貝內克QQ系列蒸汽旋轉接頭在化纖、染整、食品、瓦楞紙箱及造紙等行業得到廣泛應用，其運行穩定、壽命長、易維護等特點贏得了客戶的普遍認可。但是如果不規范安裝往往會使其運行效果大打折扣。

   首先我們了解一下QQ型旋轉接頭有何特點呢？

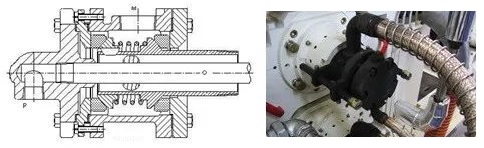

  A、懸浮式球面密封環，內部無軸承支撐：摩擦扭矩小，密封可靠，適于較高轉速。

  B、外部雙支撐桿支撐：更平穩可靠。如果支撐桿尺寸或安裝不正確將影響旋轉接頭使用壽命甚至失效。

  今天我們重點關注QQ型旋轉接頭安裝注意事項。

1、安裝前準備：

  1、旋轉接頭轉運過程中應避免撞擊、跌落或異物落入旋轉接頭內部。

  2、檢查并清潔管道和輥筒內部。新設備應特別注意，以避免異物進入旋轉接頭引起密封面的異常磨損。

2. 支撐桿安裝：

  1、檢查支撐桿結構、直徑、長度是否合適。支撐桿中段與支耳接觸應是光滑的機加工面，不得帶有橢圓、彎曲或螺紋，以避免卡阻；

  2、支撐桿的直徑應比支耳孔小0.5~1mm，若支撐桿直徑太小旋轉接頭容易偏心、搖晃；

  3、支撐桿兩端應有螺紋，并加裝雙螺母防脫落，螺母與支耳間必須留有必要的磨損退讓間隙（通常10mm左右，不同規格有差異），否則將不能補償磨損導致泄漏；

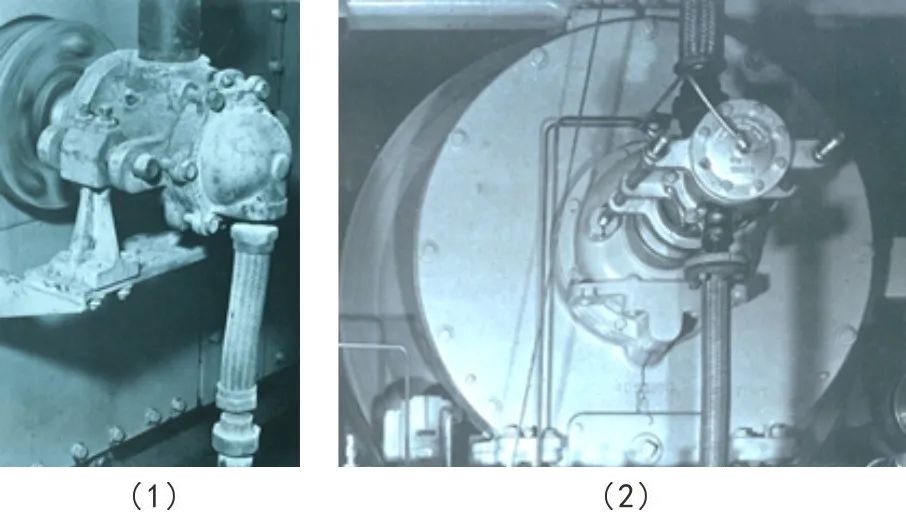

  4、支撐桿通常有兩種固定方式：（1）支座式；（2）軸承座式

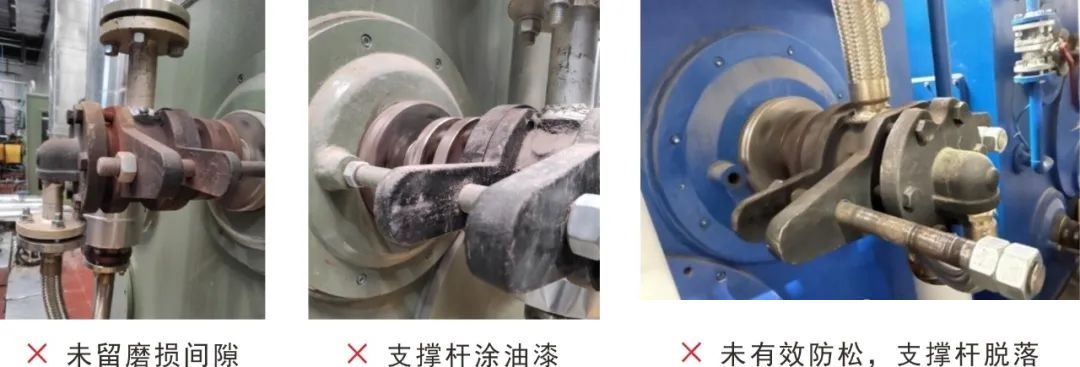

※ 支撐桿安裝常見錯誤：

3. 快換法蘭與軸頭法蘭連接

  快換法蘭式旋轉接頭外管端部采用紫銅墊密封，螺栓必須分步對稱旋緊，嚴禁一次性旋緊。因為這樣可能導致密封面受力不均導致泄漏，不及時處理將可能發生汽蝕，損壞外管端面和軸頭法蘭。

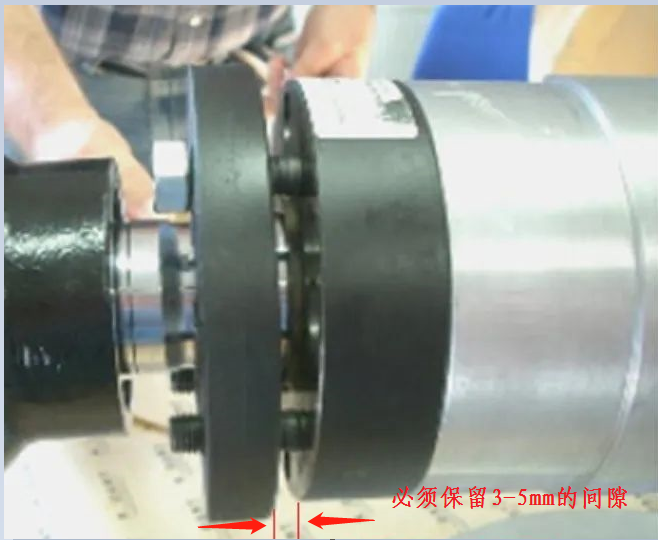

  對稱旋緊后的快換法蘭與軸頭法蘭不能貼合在一起，其間應留有3~5mm的均勻間隙。

4. 檢查外管與底蓋間隙是否均勻

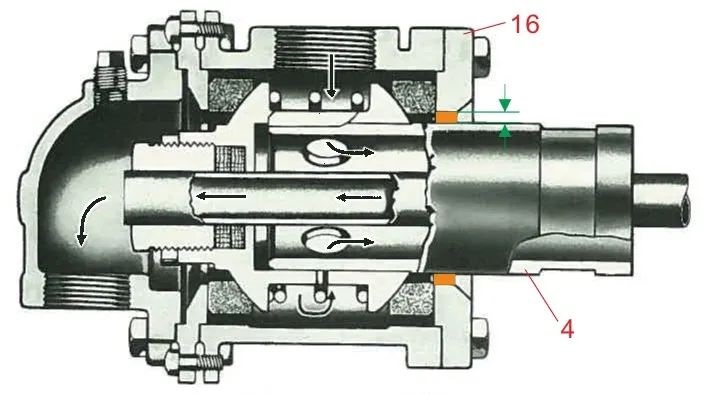

  旋轉接頭安裝完成后，測量外管（4）和底蓋（16）的徑向間隙，均勻性誤差不超過±0.5mm。

  若偏差過大說明旋轉接頭不同心，通常是由于支撐桿偏心或法蘭壓偏所致。需要查找原因，重新調整。

5. 特別注意：

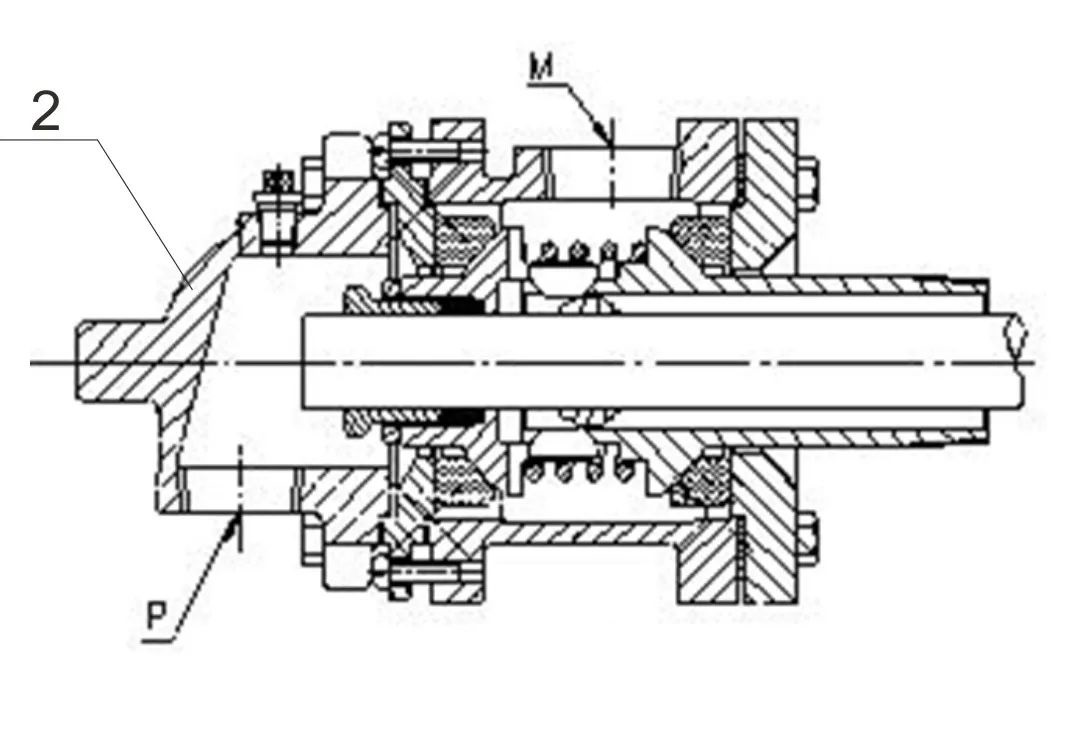

  QQ型旋轉接頭安裝時，先把端蓋2#取下，當安裝好內管后再把端蓋裝上。注意一定按照貝內克QQ型旋轉接頭安裝指南要求的扭矩安裝填料壓蓋和鎖緊螺母。

6. 合適的金屬軟管

選用合適長度的金屬軟管對旋轉接頭的運行至關重要，較短的金屬軟管會拉扯旋轉接頭，不僅影響密封補償，而且會造成石墨環偏磨，大大縮短使用壽命，建議使用推薦長度金屬軟管。

※ 常見故障原因分析

以上幾點希望能對您有所幫助，如需詳細信息請聯系我們。推薦合適的產品，指導用戶正確安裝并長期平穩運行是我們的一貫追求。
