CI型旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
技術條件
? 適用介質：水
? 高溫度：90℃
? 高壓力：1.1MPa
? 高轉速：100RPM
結構特點
? 平衡式密封結構
? 軸承蓋內置，保護旋轉接頭
? 無需金屬軟管，減少了偏心負荷
? 水流阻力小、流通面積大，冷卻效率高
? 浮動式結構，可承受±0.5mm軸頭跳動
? 大10毫米的軸向補償，適用于熱膨脹

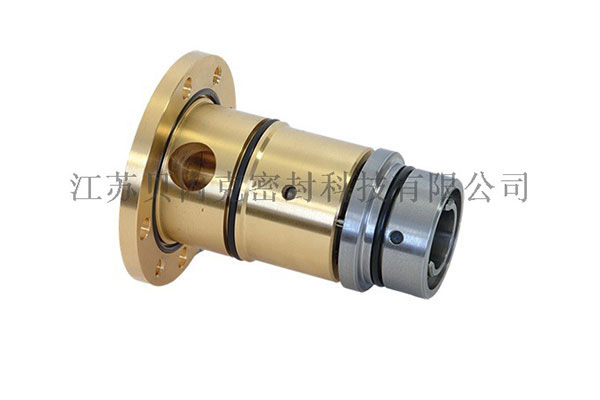

單通道
| 型號 | A | B | C | D | E | F | G | M | N | T-U | T-M | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CIM601 | ?60 | ?100 | ?20 | 19 | ?59 | ?57 | ?59 | ?84 | ?24 | 4-?9 | 2-M8 | / | 37.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
CIM602 | ?60 | ?100 | ?20 | 19 | ?50 | ?57 | ?50 | ?84 | ?24 | 4-?9 | 2-M8 | 26.5 | 34.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。

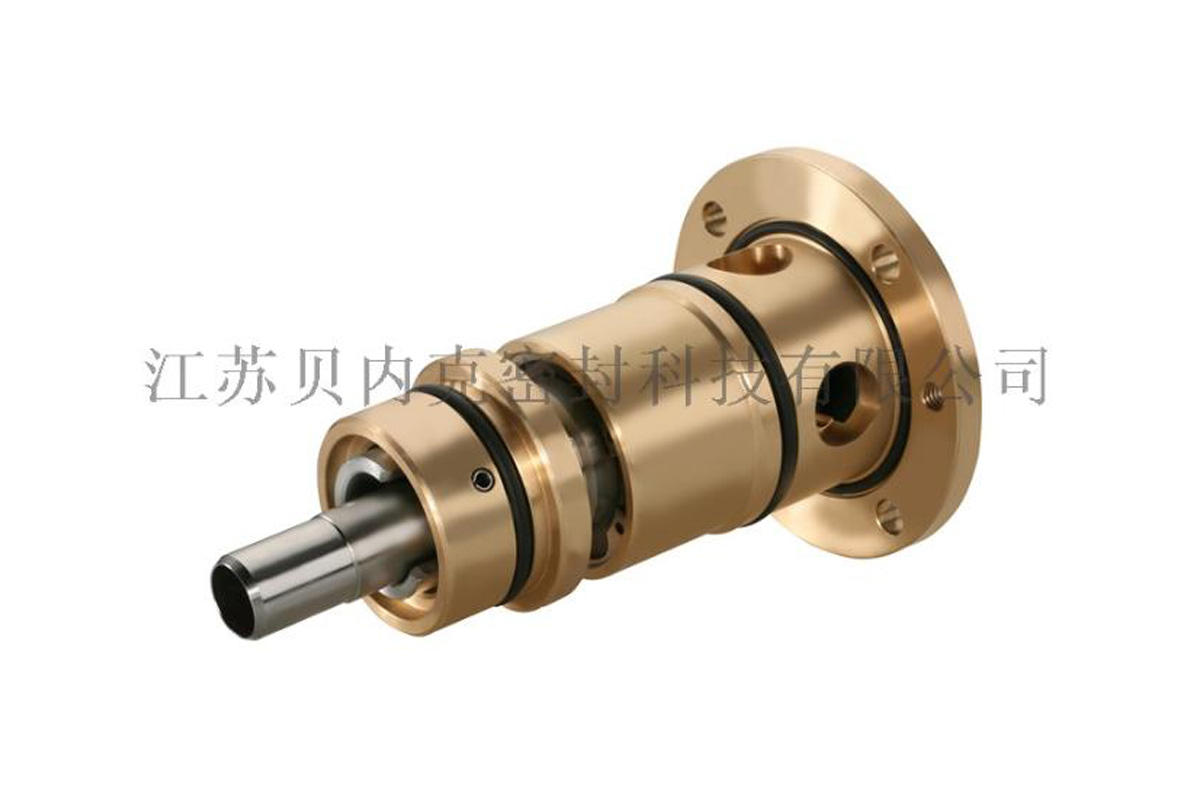

雙通道
| 型號 | A | B | C | D | E | F | G | M | N | T-U | T-M | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CIM601 | ?60 | ?100 | ?20 | 19 | ?59 | ?57 | ?59 | ?84 | ?24 | 4-?9 | 2-M8 | / | 37.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
CIM602 | ?60 | ?100 | ?20 | 19 | ?50 | ?57 | ?50 | ?84 | ?24 | 4-?9 | 2-M8 | 26.5 | 34.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。
