CN型旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
內置式軸承蓋 (CN) 旋轉接頭通冷卻水介質，應用于鋼鐵連鑄機。其為自定心接頭，安裝在軸承蓋內部，以保護旋轉接頭不受沖擊，并消除外部軟管造成的側向負荷。自對中性、大流量、設計簡單使其成為所有新建和改造連鑄機的首選?，F(xiàn)場測試證明，CN型旋轉接頭能夠在不需要維修的情況下進行多項操作。
技術條件
最高轉速：100r/min
最大壓力：1.1MPa
溫度范圍：-30～+121℃
適應介質：水
結構特點
?半埋入軸承座內部，便于現場拆卸；
?平衡式機械密封結構，壽命長
?碳化硅密封環結構，抗雜質
?生產現場拆卸密封包結構，節約60%維修成本
?浮動式結構，可承受±0.5mm軸頭跳動
?多彈簧結構，補償彈簧力穩定
?最大10mm軸向補償冷卻輥熱膨脹；
安裝尺寸

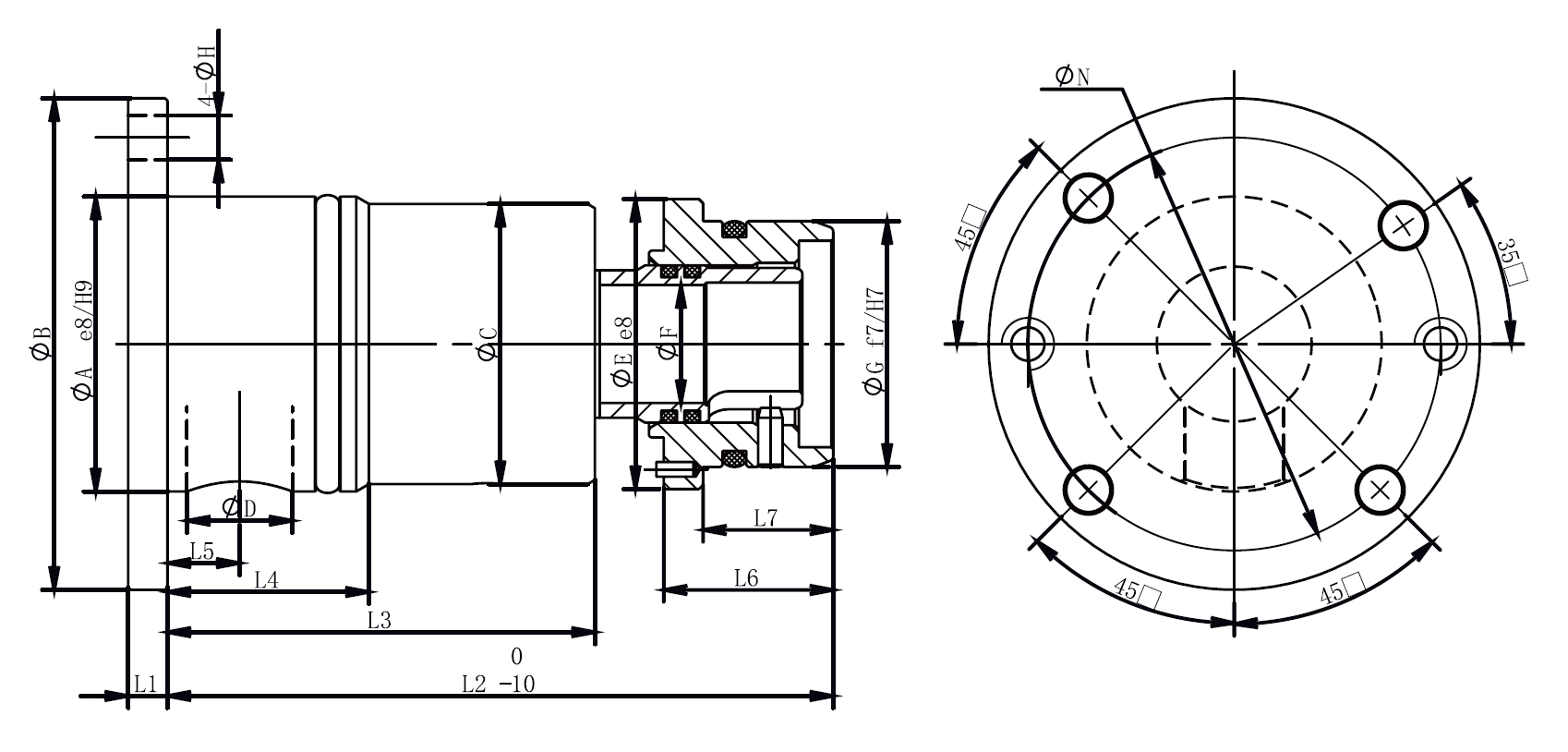

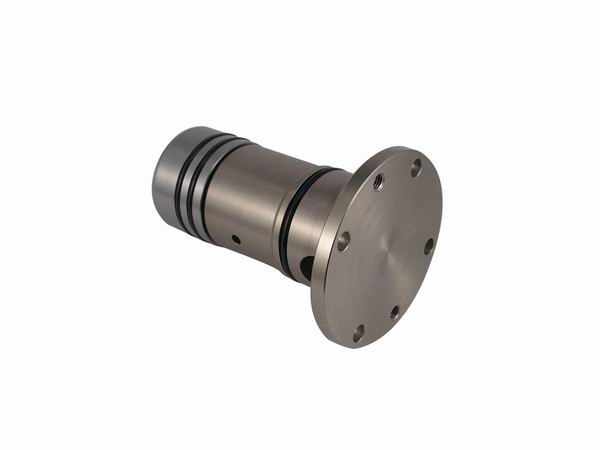

CNM單流式旋轉接頭
DN | 訂貨型號 | A | B | C | D | E | F | G | H | N | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
15A | CNM402 | 40 | 74 | 39 | 12 | 35 | 12 | 27 | 7 | 62 | 8 | 100 | 46 | 24 | 9 | 37 | 25.5 |
25A | CNM501 | 60 | 100 | 57 | 20 | / | 24 | 59 | 9 | 84 | 8 | 123.5 | 75 | 41 | 14.7 | 37.5 | / |
CNM502 | 59 | 50 | 34.5 | 26.5 | |||||||||||||
CNM601 | / | 59 | 135.5 | 87 | 37.5 | / | |||||||||||
CNM602 | 59 | 50 | 34.5 | 26.5 |

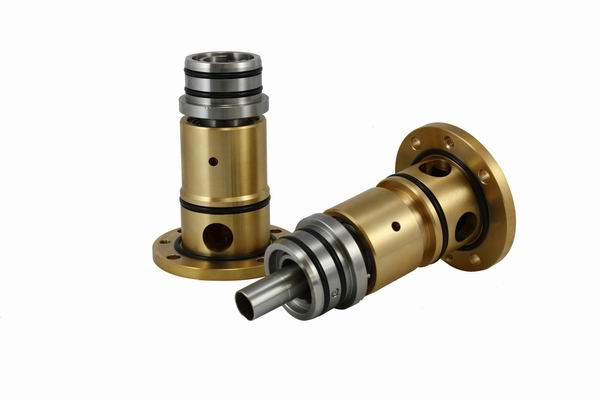

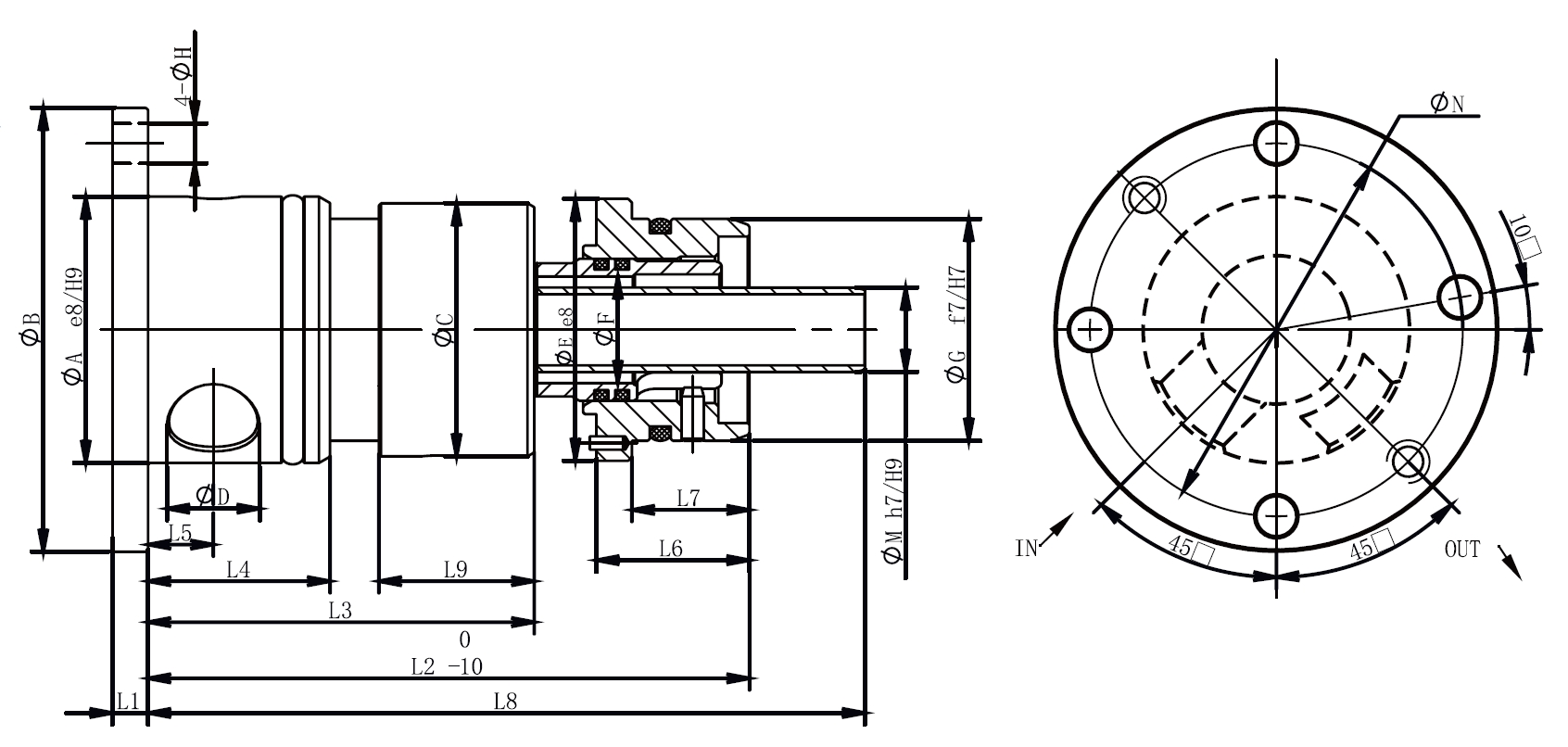

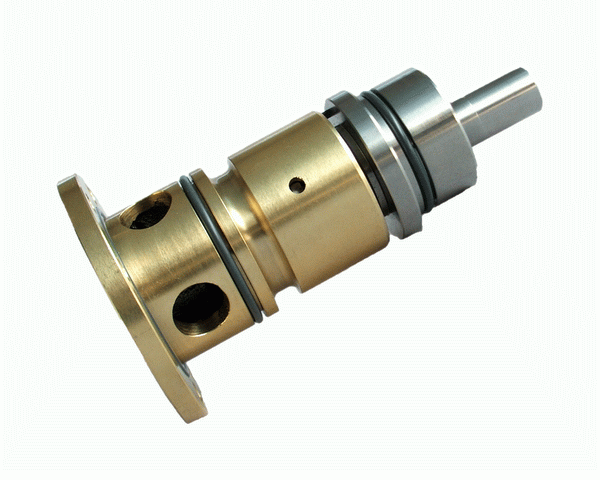

CND型復流式旋轉接頭
DN | 訂貨型號 | A | B | C | D | E | F | G | H | M | N | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
25A | CND601 | 60 | 100 | 57 | 20 | / | 24 | 59 | 9 | 19 | 84 | 8 | 135.5 | 87 | 41 | 14.7 | 37.5 | / | 161.5 | 35 |
CND602 | 59 | 50 | 34.5 | 26.5 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。
