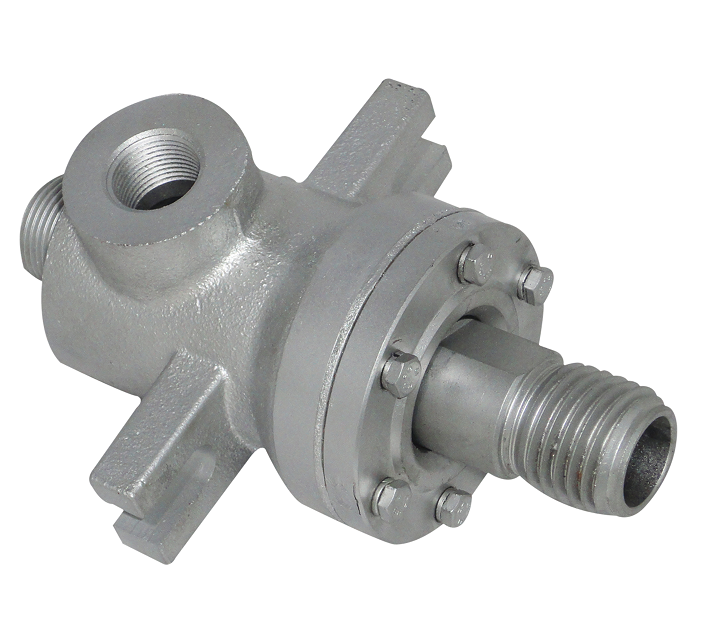

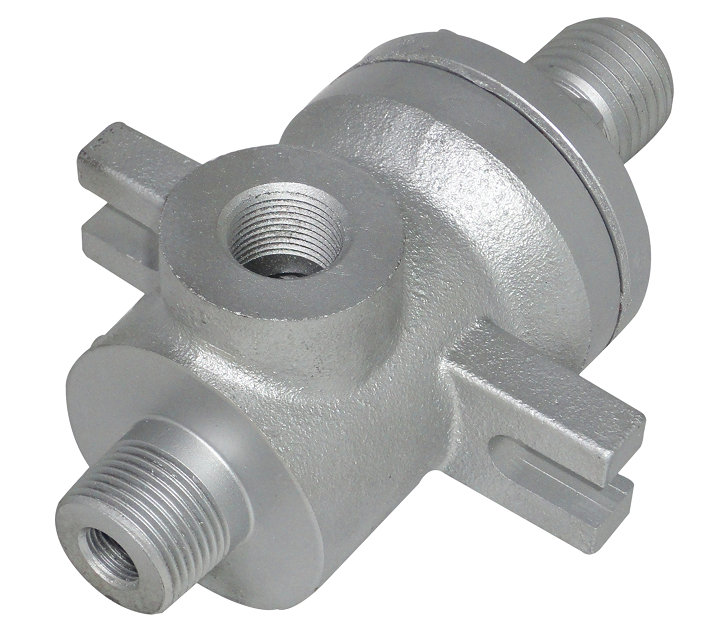

QS-Y型蒸汽旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
Q型旋轉接頭是專門為印染行業設計的一種旋轉接頭，它采用單球面密封結構，具有結構簡單，密封可靠，終身不需要添加潤滑劑的特點。這種系列的旋轉接頭由于采用了球面密封結構，它可以自動調心，自動補償。
技術參數表
最高轉速：100RPM
最大壓力：1.8MPa
最高溫度:220℃
適用介質：蒸汽Steam
尺寸范圍：1"-1-1/4"
技術特點
● 兩個寬大深溝軸承支撐，運轉平穩；
●平衡式機械動密封設計結構，長壽命；
●外部加載彈簧不與介質接觸，提高可靠性，增加流通面積；
●殼體采用分體結構，可在線更換密封件，減少停機時間，降低維修成本；
●O形圈整體隨密封動環運動，設計可靠，O形圈無松弛滑出的可能；
●碳化鎢動密封，增強了韌性和耐沖擊性；
安裝尺寸

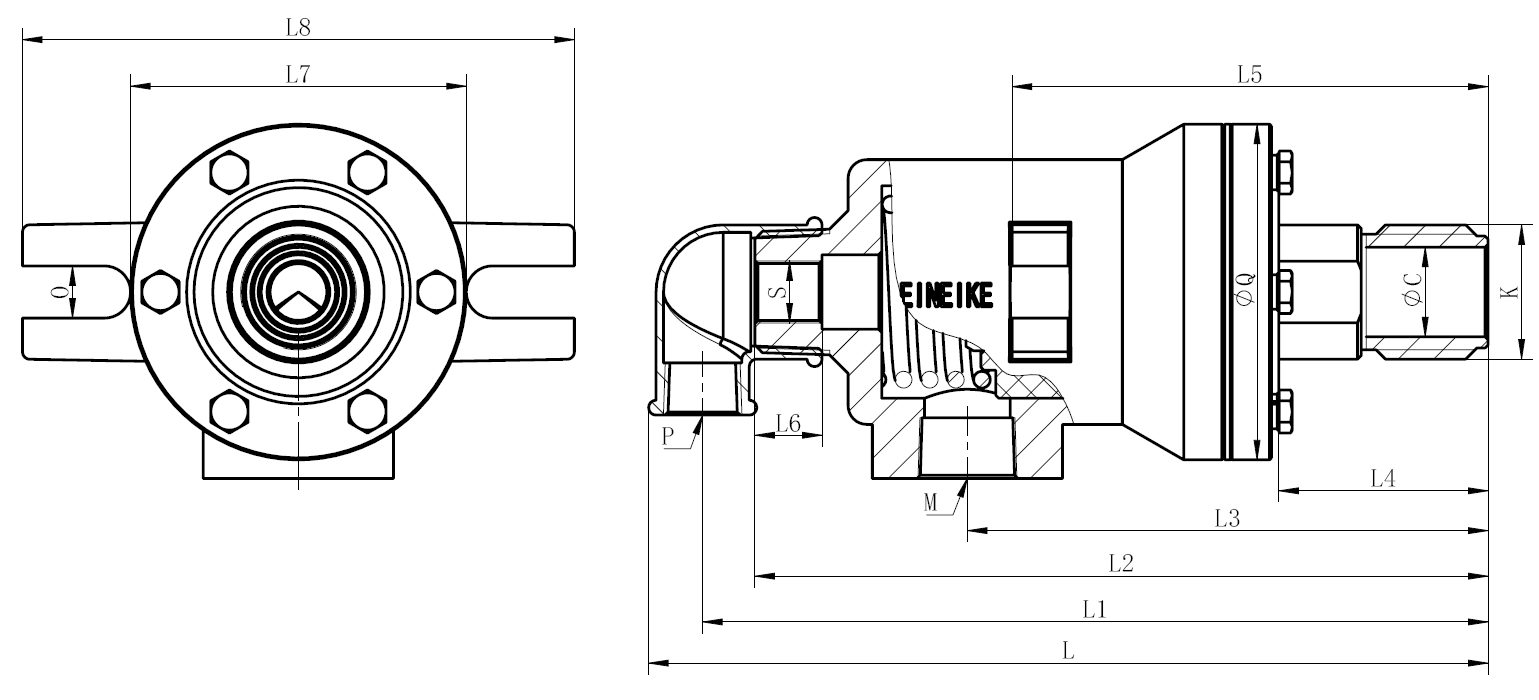

QS-Y型旋轉接頭（M36×4）

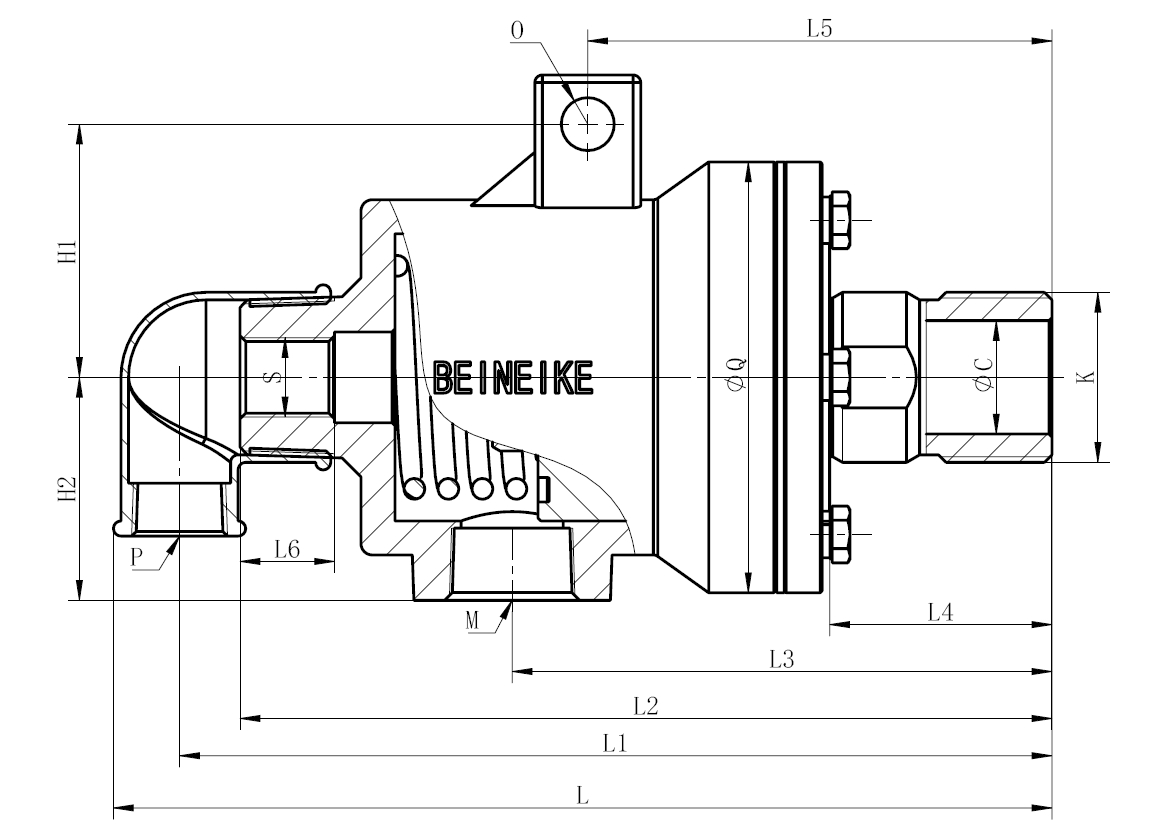

QS-Y型旋轉接頭（M45×3）
型號 Model | K | M | P | S | φC | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | φQ | O | H1 | H2 |
QSY-M36×4 | M36×4 | Rc3/4" | Rc1/2" | G3/8" | φ24 | 225 | 210 | 197 | 140 | 56 | 127 | 18 | 90 | 148 | φ90 | 14 | / | 50 |
QSY-M45×3 | M45×3 | Rc1" | Rc3/4" | G1/2" | φ32 | 248 | 231 | 215 | 143 | 59 | 123 | 25 | / | / | φ114 | 14 | 67 | 59 |
