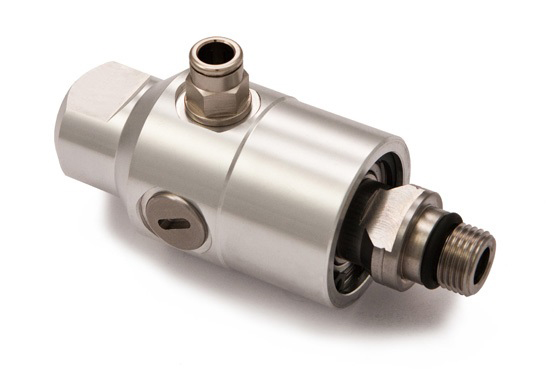

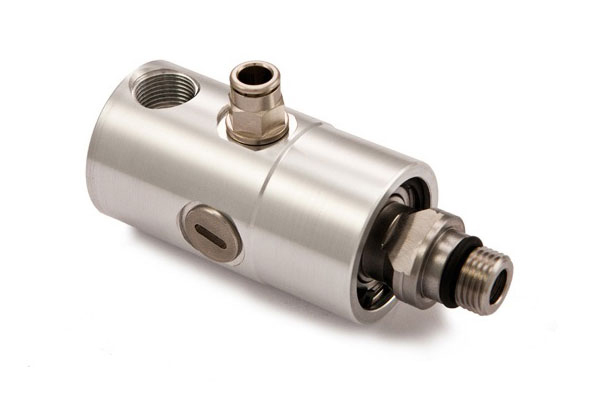

G型高速旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
技術參數表
口徑
M16×1.5
轉速
12000RPM
壓力
70Bar(液壓油),10bar(MQL)
溫度
70℃
介質
液壓油,油霧(MQL)
設計特點：
? 迷宮式密封和導流孔結構可保護軸承；
? 優化的平衡式密封設計，使摩擦力降到最??；
? 不銹鋼彈簧處于流道之外，流通面積大，壓力損失小；
? 碳化硅動密封，增強了韌性和耐沖擊性；
? 匹配的密封面，所選材料滿足特定工況；

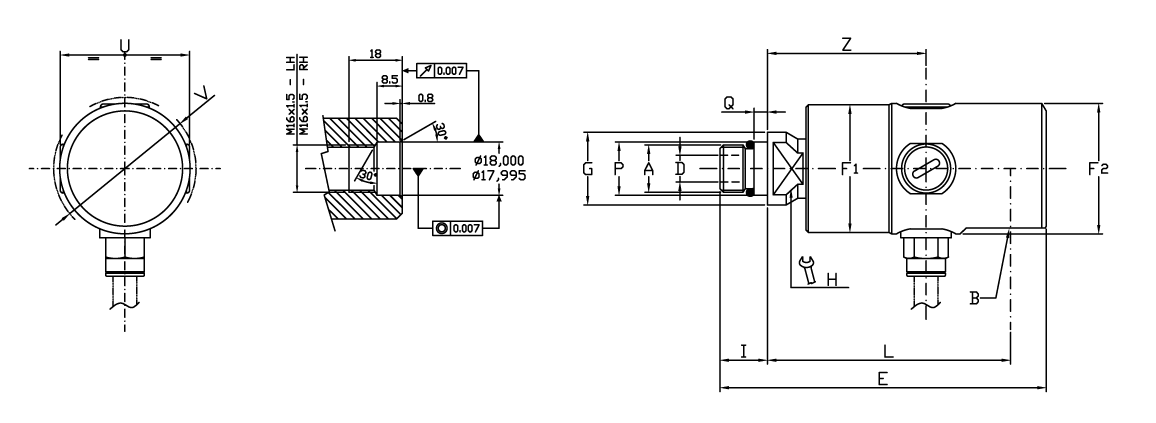

安裝尺寸表
| 訂貨編碼 | 徑向連接 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | ?D | E | ?F1 | ?F2 | ?G | H | I | L | ?P | Q | U | ?V | Z | Kg | |
| GA08-1301-04R | M16×1.5 RH | G1/4" | 5 | 91 | 34 | 34.4 | 24.5 | 17 | 16 | 66 | 18 | 4.5 | 35 | 38 | 41 | 0.3 |
| GA08-1301-05L | M16×1.5 LH | |||||||||||||||
| GA10-1301-04R | M16×1.5 LH | G3/8" | 9 | 110 | 43 | 44 | 24.5 | 17 | 16 | 82 | 18 | 4.5 | 43.6 | 47.5 | 53.5 | 0.5 |
| GA10-1301-05L | M16×1.5 RH | |||||||||||||||

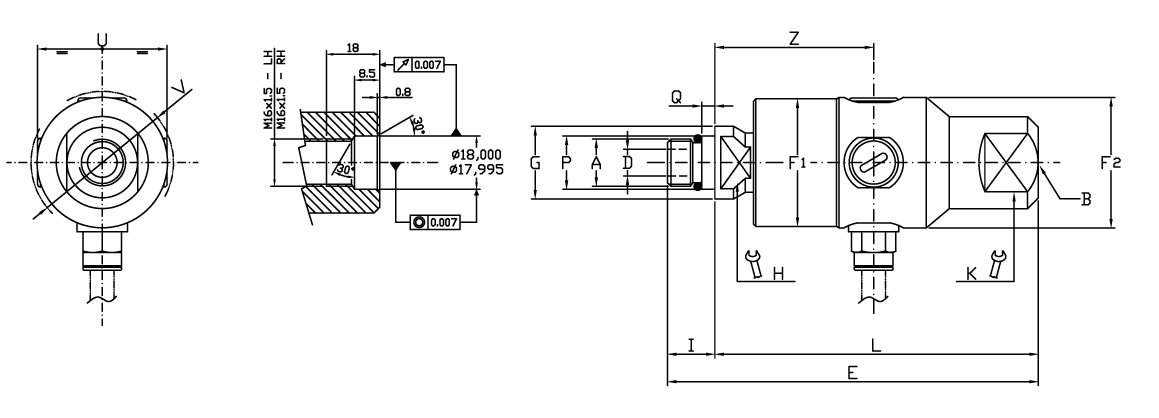

| 訂貨編碼 | 軸向連接 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | ?D | E | ?F1 | ?F2 | ?G | H | I | L | ?P | Q | U | ?V | Z | Kg | |
| GA08-1301-04R | M16×1.5 RH | G1/4" | 5 | 108 | 34 | 34.4 | 24.5 | 17 | 16 | 92 | 18 | 4.5 | 35 | 38 | 41 | 0.3 |
| GA08-1301-05L | M16×1.5 LH | |||||||||||||||
| GA10-1301-04R | M16×1.5 LH | G3/8" | 9 | 125 | 43 | 44 | 24.5 | 17 | 16 | 109 | 18 | 4.5 | 43.6 | 47.5 | 53.5 | 0.5 |
| GA10-1301-05L | M16×1.5 RH | |||||||||||||||
