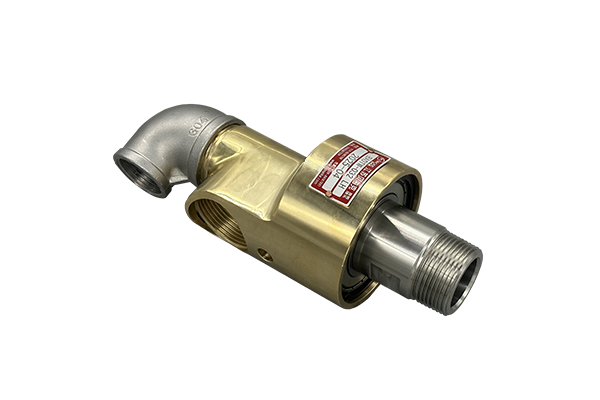

BA型旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
BA系列旋轉接頭是專門適用于冷卻方面設計的系列產品,它具有體積小,重量輕、摩擦扭距小等優點。BA型采用了平面密封，摩擦組對材料根據介質環境,選擇各種浸漬石墨、青銅、碳華鎢、碳化硅的不同組合,足以抵擋鐵銹、結垢、碎硝等雜質對密封面的影響,我們的密封件是在CNC機床和專用研磨機上完成的,表面如同鏡面,使密封更加可靠。
技術參數
最高轉速：1500RPM（008-020）
700RPM(025-040)
650RPM(050-065)
450RPM(080)
最大壓力：1.1MPa
最高溫度:90℃
適用介質:水、空氣
常規口徑:1/4"-3"
產品特點：
? 兩個深溝球軸承自我支撐，轉動平穩；
? 精密研磨的平面密封，旋轉阻力小，可告訴旋轉；
? 采用精細陶瓷材料和碳密封圈的組合，具有長期的穩定性；
? 外管采用不銹鋼，殼體采用銅合金，具有極其優異的耐久性。
安裝尺寸表

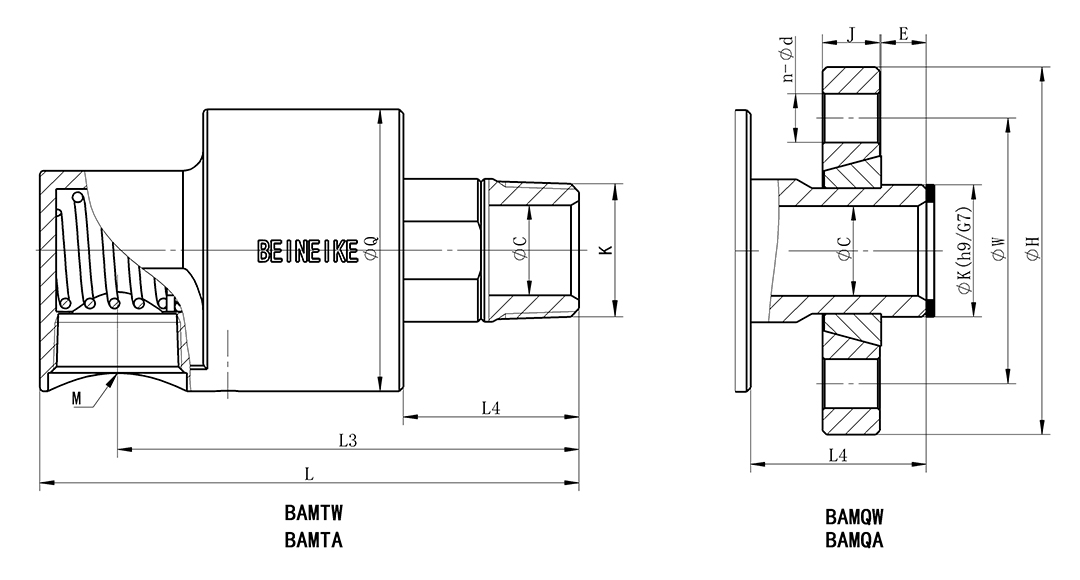

BAM 單流式
| Nominal Size | 訂貨型號 | K 外管連接 | M | L | L3 | L4 | φQ | φC | 快換法蘭尺寸表 | ||||||
| E | φK | φW | φH | J | n-φd | ||||||||||
| 008 | 1/4" | BAMTW-008.01 | R1/4" 右旋 | Rc1/4" | 77 | 67 | 23 | φ39 | φ6 | / | / | / | / | / | / |
| BAMTW-008.02 | R1/4" 左旋 | ||||||||||||||
| / | / | ||||||||||||||
| 010 | 3/8" | BAMTW-010.01 | R3/8" 右旋 | Rc3/8" | 101 | 87 | 30 | φ53 | φ10 | / | / | / | / | / | / |
| BAMTW-010.02 | R3/8" 左旋 | ||||||||||||||
| BAMQW-010.Q0 | 快換法蘭 | 8 | φ20 | φ40 | φ60 | 14 | 4-φ10 | ||||||||
| 015 | 1/2" | BAMTW-015.01 | R1/2" 右旋 | Rc1/2" | 110 | 96 | 39 | φ53 | φ12 | / | / | / | / | / | / |
| BAMTW-015.02 | R1/2" 左旋 | ||||||||||||||
| BAMQW-015.Q0 | 快換法蘭 | 8 | φ24 | φ50 | φ70 | 14 | 4-φ10 | ||||||||
| 020 | 3/4" | BAMTW-020.01 | R3/4" 右旋 | Rc3/4" | 121 | 104 | 41 | φ58 | φ17 | / | / | / | / | / | / |
| BAMTW-020.02 | R3/4" 左旋 | ||||||||||||||
| BAMQW-020.Q0 | 快換法蘭 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | ||||||||
| 025 | 1" | BAMTW-025.01 | R1" 右旋 | Rc1" | 132 | 113 | 43 | φ70 | φ22 | / | / | / | / | / | / |
| BAMTW-025.02 | R1" 左旋 | ||||||||||||||
| BAMQW-025.Q0 | 快換法蘭 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | ||||||||
| 032 | 1-1/4" | BAMTW-032.01 | R1-1/4" 右旋 | Rc1-1/4" | 160 | 135 | 53 | φ90 | φ29 | / | / | / | / | / | / |
| BAMTW-032.02 | R1-1/4" 左旋 | ||||||||||||||
| BAMQW-032.Q0 | 快換法蘭 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | ||||||||
| 040 | 1-1/2" | BAMTW-040.01 | R1-1/2" 右旋 | Rc1-1/2" | 174 | 145 | 55 | φ95 | φ35 | / | / | / | / | / | / |
| BAMTW-040.02 | R1-1/2" 左旋 | ||||||||||||||
| BAMQW-040.Q0 | 快換法蘭 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | ||||||||
| 050 | 2" | BAMTW-050.01 | R2" 右旋 | Rc2" | 225 | 190 | 67 | φ120 | φ45 | / | / | / | / | / | / |
| BAMTW-050.02 | R2" 左旋 | ||||||||||||||
| BAMQW-050.Q0 | 快換法蘭 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | ||||||||
| 065 | 2-1/2" | BAMTW-065.01 | R2-1/2" 右旋 | Rc2-1/2" | 253 | 208 | 73 | φ152 | φ60 | / | / | / | / | / | / |
| BAMTW-065.02 | R2-1/2" 左旋 | ||||||||||||||
| BAMQW-065.Q0 | 快換法蘭 | 19 | φ75 | φ110 | φ140 | 18 | 4-φ14 | ||||||||
| 080 | 3" | BAMTW-080.01 | R3" 右旋 | Rc3" | 292 | 239 | 90 | φ158 | φ75 | / | / | / | / | / | / |
| BAMTW-080.02 | R3" 左旋 | ||||||||||||||
| BAMQW-080.Q0 | 快換法蘭 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 | ||||||||
注意：隨轉速、壓力、溫度的不同，使用極限也不同，在特殊條件下，請與貝內克聯系，以確定安全極限。

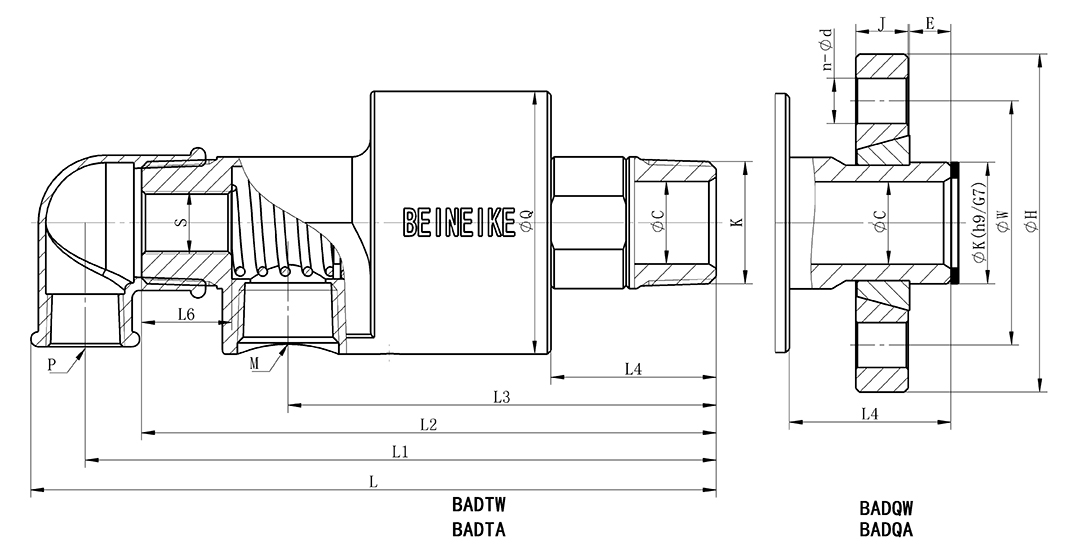

BAD復流式（內管固定）
| Nominal Size | 訂貨型號 | K 外管連接 | M BSPT | P BSPT | S BSP | L | L1 | L2 | L3 | L4 | L6 | φQ | φC | 快換法蘭尺寸表 | |||||||
| 水 | 空氣 | E | φK | φW | φH | J | n-φd | ||||||||||||||
| 015 | 1/2" | BADTW-015.01 | BADTA-015.01 | R1/2" 右旋 | Rc1/2" | Rc3/8" | G1/8" | 151 | 139 | 125 | 97 | 39 | 17 | φ53 | φ12 | / | / | / | / | / | / |
| BADTW-015.02 | BADTA-015.02 | R1/2" 左旋 | |||||||||||||||||||
| BADQW-015.Q0 | BADQA-015.Q0 | 快換法蘭 | 8 | φ24 | φ50 | φ70 | 14 | 4-φ10 | |||||||||||||
| 020 | 3/4" | BADTW-020.01 | BADTA-020.01 | R3/4" 右旋 | Rc3/4" | Rc1/2" | G1/4" | 169 | 154 | 140 | 104 | 41 | 23 | φ58 | φ17 | / | / | / | / | / | / |
| BADTW-020.02 | BADTA-020.02 | R3/4" 左旋 | |||||||||||||||||||
| BADQW-020.Q0 | BADQA-020.Q0 | 快換法蘭 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||||
| 025 | 1" | BADTW-025.01 | BADTA-025.01 | R1" 右旋 | Rc3/4" | Rc3/4" | G3/8" | 183 | 168 | 153 | 114 | 44 | 24 | φ70 | φ22 | / | / | / | / | / | / |
| BADTW-025.02 | BADTA-025.02 | R1" 左旋 | |||||||||||||||||||
| BADQW-025.Q0 | BADQA-025.Q0 | 快換法蘭 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||||
| 032 | 1-1/4" | BADTW-032.01 | BADTA-032.01 | R1-1/4" 右旋 | Rc1-1/4" | Rc3/4" | G1/2" | 228 | 210 | 190 | 138 | 52 | 32 | φ90 | φ29 | / | / | / | / | / | / |
| BADTW-032.02 | BADTA-032.02 | R1-1/4" 左旋 | |||||||||||||||||||
| BADQW-032.Q0 | BADQA-032.Q0 | 快換法蘭 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||||
| 040 | 1-1/2" | BADTW-040.01 | BADTA-040.01 | R1-1/2" 右旋 | Rc1-1/2" | Rc1" | G3/4" | 242 | 222 | 201 | 145 | 55 | 32 | φ95 | φ35 | / | / | / | / | / | / |
| BADTW-040.02 | BADTA-040.02 | R1-1/2" 左旋 | |||||||||||||||||||
| BADQW-040.Q0 | BADQA-040.Q0 | 快換法蘭 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||||
| 050 | 2" | BADTW-050.01 | BADTA-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | G1" | 300 | 276 | 255 | 188 | 67 | 38 | φ120 | φ45 | / | / | / | / | / | / |
| BADTW-050.02 | BADTA-050.02 | R2" 左旋 | |||||||||||||||||||
| BADQW-050.KQ | BADQA-050.KQ | 快換法蘭 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||||
| 065 | 2-1/2" | BADTW-065.01 | BADTA-065.01 | R2-1/2" 右旋 | Rc2" | Rc1-1/2" | G1-1/4" | 346 | 317 | 289 | 209 | 74 | 47 | φ152 | φ60 | / | / | / | / | / | / |
| BADTW-065.02 | BADTA-065.02 | R2-1/2" 左旋 | |||||||||||||||||||
| BADQW-065.KQ | BADQA-065.KQ | 快換法蘭 | 19 | φ75 | φ110 | φ140 | 18 | 4-φ14 | |||||||||||||
| 080 | 3" | BADTW-080.01 | BADTA-080.01 | R3" 右旋 | Rc2-1/2" | Rc1-1/2" | G1-1/2" | 399 | 370 | 330 | 240 | 92 | 48 | φ158 | φ73 | / | / | / | / | / | / |
| BADTW-080.02 | BADTA-080.02 | R3" 左旋 | |||||||||||||||||||
| BADTW-080.KQ | BADTA-080.KQ | 快換法蘭 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 | |||||||||||||
復流式固定內管螺紋均為右旋，即使外管"K"為法蘭或左旋螺紋連接。

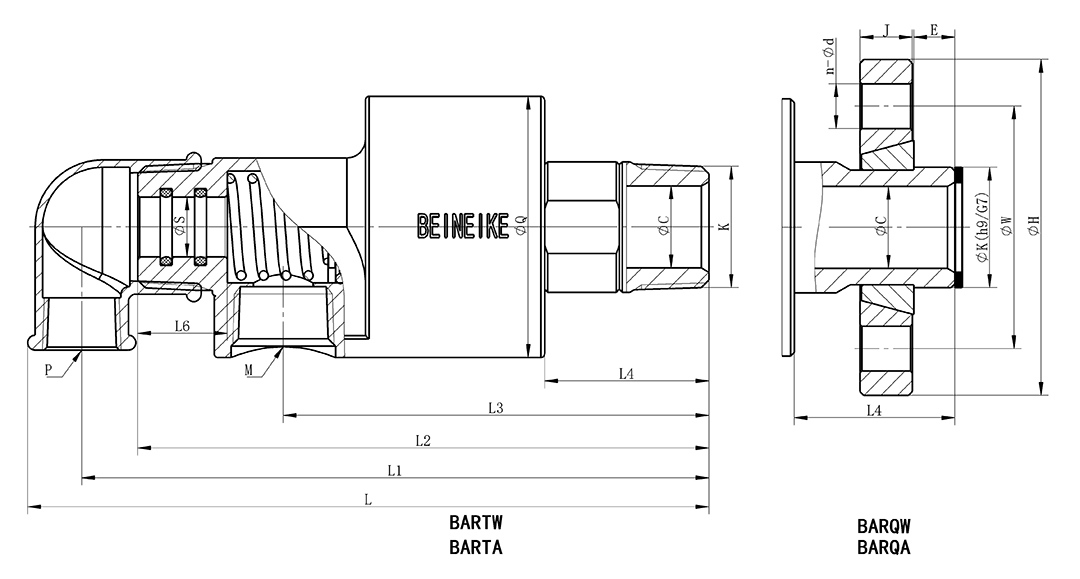

BAR復流式（內管旋轉）
| Nominal Size | 訂貨型號 | K 外管連接 | M | P | φS | L | L1 | L2 | L3 | L4 | L6 | φQ | φC | 快換法蘭尺寸表 | |||||||
| 水 | 空氣 | E | φK | φW | φH | J | n-φd | ||||||||||||||
| 015 | 1/2" | BARTW-015.01 | BARTA-015.01 | R1/2" 右旋 | Rc1/2" | Rc3/8" | φ10 | 151 | 139 | 125 | 97 | 39 | 17 | φ53 | φ12 | / | / | / | / | / | / |
| BARTW-015.02 | BARTA-015.02 | R1/2" 左旋 | |||||||||||||||||||
| BARQW-015.Q0 | BARQA-015.Q0 | 快換法蘭 | 8 | φ24 | φ50 | φ70 | 14 | 4-φ10 | |||||||||||||
| 020 | 3/4" | BARTW-020.01 | BARTA-020.01 | R3/4" 右旋 | Rc3/4" | Rc1/2" | φ12 | 169 | 154 | 140 | 104 | 41 | 23 | φ58 | φ17 | / | / | / | / | / | / |
| BARTW-020.02 | BARTA-020.02 | R3/4" 左旋 | |||||||||||||||||||
| BARQW-020.Q0 | BARQA-020.Q0 | 快換法蘭 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||||
| 025 | 1" | BARTW-025.01 | BARTA-025.01 | R1" 右旋 | Rc3/4" | Rc3/4" | φ16 | 183 | 168 | 153 | 114 | 44 | 24 | φ70 | φ22 | / | / | / | / | / | / |
| BARTW-025.02 | BARTA-025.02 | R1" 左旋 | |||||||||||||||||||
| BARQW-025.Q0 | BARQA-025.Q0 | 快換法蘭 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||||
| 032 | 1-1/4" | BARTW-032.01 | BARTA-032.01 | R1-1/4" 右旋 | Rc1-1/4" | Rc1" | φ20 | 228 | 210 | 190 | 138 | 52 | 32 | φ90 | φ29 | / | / | / | / | / | / |
| BARTW-032.02 | BARTA-032.02 | R1-1/4" 左旋 | |||||||||||||||||||
| BARQW-032.Q0 | BARQA-032.Q0 | 快換法蘭 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||||
| 040 | 1-1/2" | BARTW-040.01 | BARTA-040.01 | R1-1/2" 右旋 | Rc1-1/2" | Rc1" | φ25 | 242 | 222 | 201 | 145 | 55 | 32 | φ95 | φ35 | / | / | / | / | / | / |
| BARTW-040.02 | BARTA-040.02 | R1-1/2" 左旋 | |||||||||||||||||||
| BARQW-040.Q0 | BARQA-040.Q0 | 快換法蘭 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||||
| 050 | 2" | BARTW-050.01 | BARTA-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | φ32 | 300 | 276 | 255 | 188 | 67 | 38 | φ120 | φ45 | / | / | / | / | / | / |
| BARTW-050.02 | BARTA-050.02 | R2" 左旋 | |||||||||||||||||||
| BARQW-050.KQ | BARQA-050.KQ | 快換法蘭 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||||
| 065 | 2-1/2" | BARTW-065.01 | BARTA-065.01 | R2-1/2" 右旋 | Rc2" | Rc1-1/2" | φ40 | 346 | 317 | 289 | 209 | 74 | 47 | φ152 | φ60 | / | / | / | / | / | / |
| BARTW-065.02 | BARTA-065.02 | R2-1/2" 左旋 | |||||||||||||||||||
| BARQW-015.KQ | BARQA-015.KQ | 快換法蘭 | 19 | φ75 | φ110 | φ140 | 18 | 4-φ14 | |||||||||||||
| 080 | 3" | BARTW-080.01 | BARTA-080.01 | R3" 右旋 | Rc2-1/2" | Rc1-1/2" | φ46 | 399 | 370 | 330 | 240 | 92 | 48 | φ158 | φ73 | / | / | / | / | / | / |
| BARTW-080.02 | BARTA-080.02 | R3" 左旋 | |||||||||||||||||||
| BARQW-080.KQ | BARQA-080.KQ | 快換法蘭 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 | |||||||||||||
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。
| BH | 類型 BA、BC、BE、BH、BK、BQ、SA、SK…… |
| M | 流路區分 M-單流式 D-復流式（內管固定） R-復流式（內管旋轉） U-復流式（內管旋轉） Y-復流式（內管旋轉） |
| T | 連接方式 T-外管及出入口螺紋連接 Q-外管快換法蘭，出入口螺紋連接 F-外管及出入口法蘭連接 |
| W | 流體名稱 W=水 Z=熱水 O=熱油 S=蒸汽 A=空氣 |
| 080 | 稱呼尺寸 010（3/8"）、015(1/2")、020(3/4")、025（1"）、032(1-1/4")、040(1-1/2")… |
| 01 | 螺紋旋向 01-右旋 02-左旋 03-右旋 04-左旋 Q0-企標快換法蘭 K0-國標快換法蘭 F0-固定法蘭 |
| 0000 | 特殊結構用連續號碼，由制造廠家確定，標準產品可忽略 |
| BH | 類型 BA、BC、BE、BH、BK、BQ、SA、SK…… |
| M | 流路區分 M-單流式 D-復流式（內管固定） R-復流式（內管旋轉） U-復流式（內管旋轉） Y-復流式（內管旋轉） |
| T | 連接方式 T-外管及出入口螺紋連接 Q-外管快換法蘭，出入口螺紋連接 F-外管及出入口法蘭連接 |
| W | 流體名稱 W=水 Z=熱水 O=熱油 S=蒸汽 A=空氣 |
| 080 | 稱呼尺寸 010（3/8"）、015(1/2")、020(3/4")、025（1"）、032(1-1/4")、040(1-1/2")… |
| 01 | 螺紋旋向 01-右旋 02-左旋 03-右旋 04-左旋 Q0-企標快換法蘭 K0-國標快換法蘭 F0-固定法蘭 |
| 0000 | 特殊結構用連續號碼，由制造廠家確定，標準產品可忽略 |
