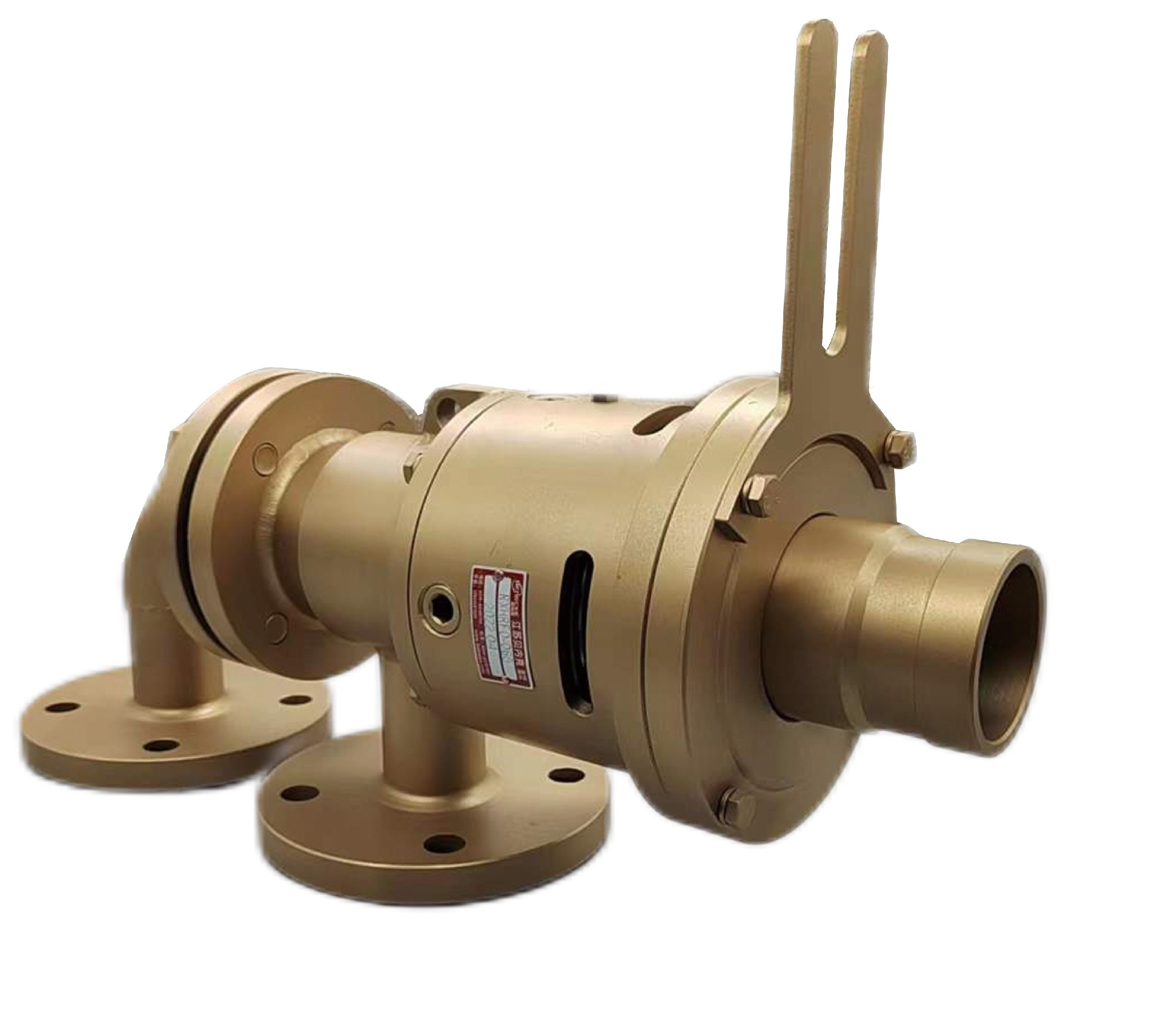

BK型導熱油旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
適用于導熱油旋轉接頭，采用平衡式機械密封設計，滿足鋰電輥壓、片板材設備的特殊要求。
技術參數
最高轉速：500RPM
最高溫度：195℃
最大壓力：1.0MPa
適用介質：導熱油
尺寸范圍：1“-4”
設計特點：
平衡式密封設計，最大限度地減少密封件負載和密封件磨損
彈簧不與介質接觸，提高可靠性，增加流通面積
殼體采用分體結構，可在線更換密封件，減少停機時間，降低維修成本
O形圈整體隨密封環運動，設計可靠，O形圈無松動滑出的可能
設置軸承隔離系統，增強軸承保護
碳化鎢動密封，增強了韌性和耐沖擊性
密封材料的不同組合，所選材料滿足特定工況
流通面積大，低壓降

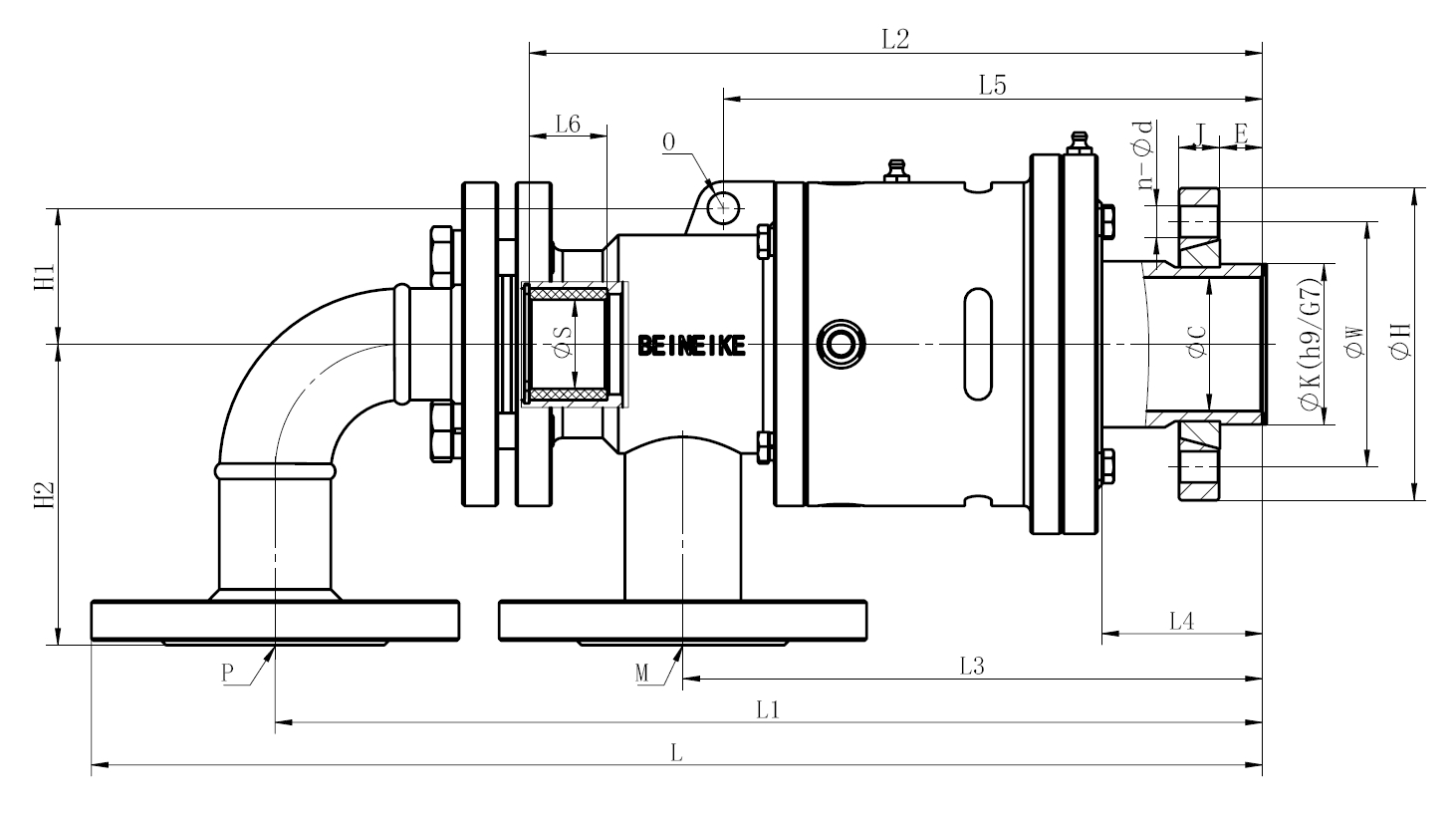

安裝尺寸
BKR型復流式旋轉接頭（內管旋轉）
Nominal Size | 訂貨型號 | M | P | φS | L | L1 | L2 | L3 | L4 | L5 | L6 | O | H1 | H2 | φC | E | φK | φW | φH | J | n-φd | |
025 | 1" | BKRFO-025.Q0 | DN15 PN16 | DN15 PN16 | φ16 | 327.5 | 275 | 199 | 163 | 45 | / | 15 | / | / | 80 | φ23 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 |
032 | 1-1/4" | BKRFO-032.Q0 | DN20 PN16 | DN20 PN16 | φ20 | 378 | 320.5 | 243 | 200 | 54 | / | 20 | / | / | 90 | φ30 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 |
040 | 1-1/2" | BKRFO-040.Q0 | DN25 PN16 | DN25 PN16 | φ25 | 439 | 369 | 281 | 222 | 57 | / | 25 | / | / | 95 | φ36 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 |
050 | 2" | BKRFO-050.KQ | DN32 PN16 | DN32 PN16 | φ32 | 442 | 377 | 288 | 228 | 72 | / | 35 | / | / | 120 | φ45 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 |
065 | 2-1/2" | BKRFO-065.Q0 | DN40 PN16 | DN40 PN16 | φ40 | 525.5 | 443 | 329 | 260 | 72 | 242 | 35 | φ14 | 60 | 135 | φ60 | 19 | φ72 | φ110 | φ140 | 18 | 4-φ14 |
080 | 3" | BKRFO-080.KQ | DN50 PN16 | DN50 PN16 | φ56 | 597.5 | 520 | 408 | 332 | 104 | 305 | 40 | φ14 | 75 | 155 | φ74 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 |
090 | 3-1/2" | BKRFO-090.KQ | DN65 PN16 | DN65 PN16 | φ61 | 595 | 512 | 398 | 310 | 85 | 289 | 36 | φ14 | 83 | 170 | φ84 | 25 | φ100 | φ150 | φ180 | 20 | 8-φ14 |
100 | 4" | BKRFO-100.KQ | DN65 PN16 | DN65 PN16 | φ73 | 613 | 523 | 403 | 323 | 85 | 295 | 36 | φ14 | 90 | 170 | φ90 | 25 | φ120 | φ160 | φ200 | 22 | 8-φ18 |
注意：隨轉速、壓力、溫度的不同，使用極限也不同，在特殊條件下，請與貝內克聯系，以確定安全極限。
