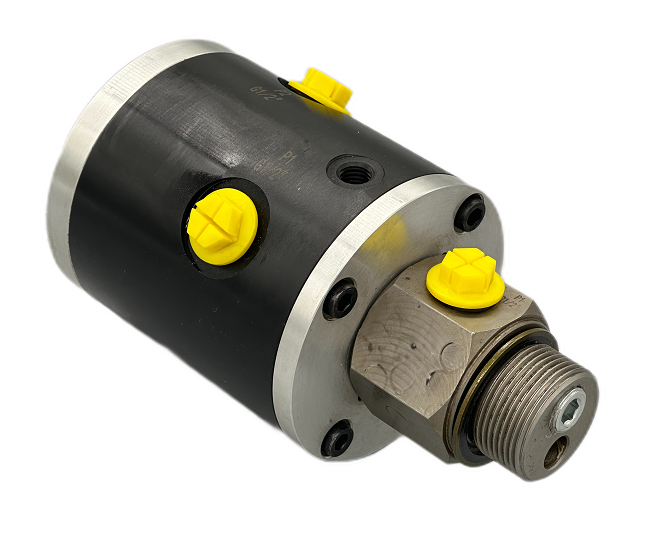

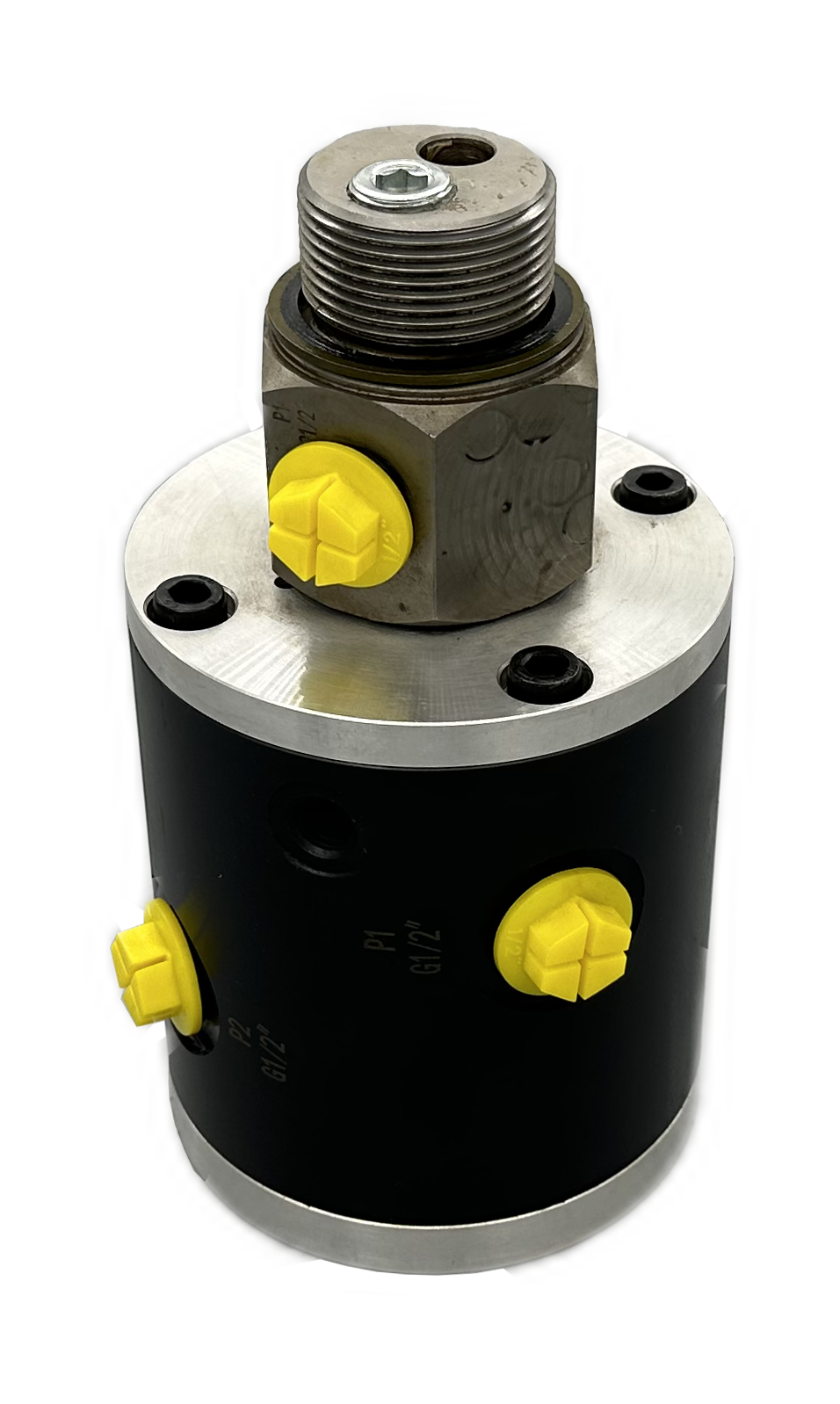

MT型液壓旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
MT型旋轉接頭主要應用于鋼材熱軋和冷軋、縱剪、橫剪、精整、酸洗、鍍鋅、彩涂生產線中的開卷機、卷取機,旋壓機等的液壓機構傳動中不可缺少的重要傳動部件。MT型旋轉接頭具有兩個獨立的流道，能夠同時傳輸不同類型的介質。
技術參數
最高轉速：300r/min
最大壓力：30MPa
溫度范圍：-30～+80℃
適用介質：液壓油、壓縮空氣等流體介質
設計特點
兩只寬大精密軸承支撐，運轉平穩，軸承終生無需潤滑
進口專用密封件，保證長壽命運轉
經過特殊處理芯軸保證了足夠耐磨性
殼體可由鋁合金、鋼或不銹鋼制作
獨特的排泄孔回流設計，防止泄露至外部影響環境
可根據客戶工況定制專用產品

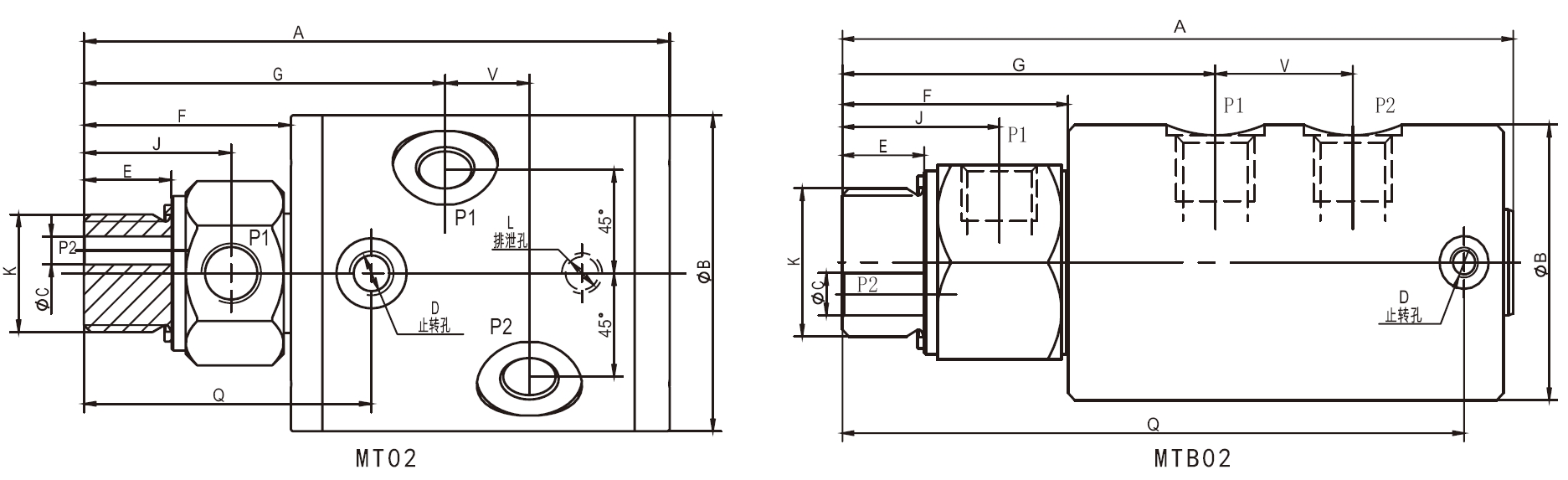

安裝尺寸
DN | 訂貨型號 | K | P1/P2 | A | B | C | Q | D | J | E | F | G | V | L |
8A | MT02008.03 | G3/4"-RH | G1/4" | 152 | 83 | 6 | 72 | 2-M8 | 36.5 | 20 | 52 | 91 | 22 | Rc1/8" |
MTB02008.03 | G1"-RH | 1/4" NPT | 150 | 66.4 | 6 | 135 | 2-M8 | 35 | 18 | 55.5 | 85.5 | 30 | / | |
10A | MT02010.03 | G1"-RH | G3/8" | 167 | 90 | 8 | 83 | 2-M12 | 42 | 25 | 59 | 103 | 23 | Rc1/8" |
MTB02010.03 | G1"-RH | G3/8" | 165 | 75 | 8 | 150 | 2-M8 | 42 | 25 | 59 | 93 | 24 | / | |
15A | MT02015.03 | G1-1/4"-RH | G1/2" | 199 | 108 | 12 | 95 | 2-M12 | 48 | 25 | 71 | 119 | 30 | Rc1/8" |
MTB02015.03 | G1-1/4"-RH | 1/2"NPT | 205 | 78 | 12 | 190 | 2-M8 | 48 | 25 | 69 | 114 | 42 | / | |
20A | MT02020.03 | G1-1/2"-RH | G3/4" | 212 | 108 | / | 100 | 2-M12 | 50 | 25 | 74 | 123 | 36 | Rc1/8" |
25A | MT02025.03 | G1-1/2"-RH | G1" | 252 | 118 | / | 110 | 2-M12 | 54.5 | 25 | 84 | 140 | 48 | Rc1/8" |
