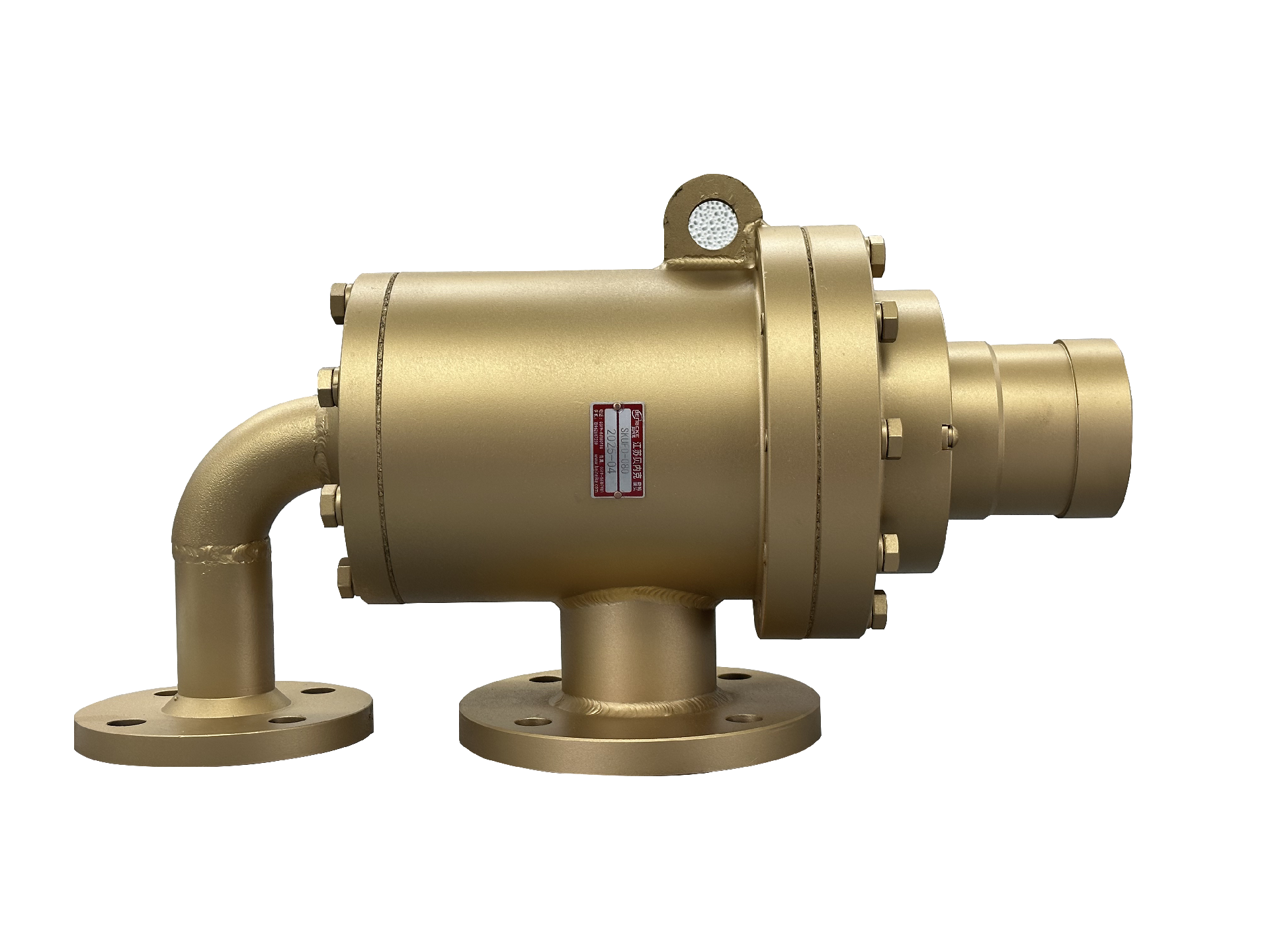

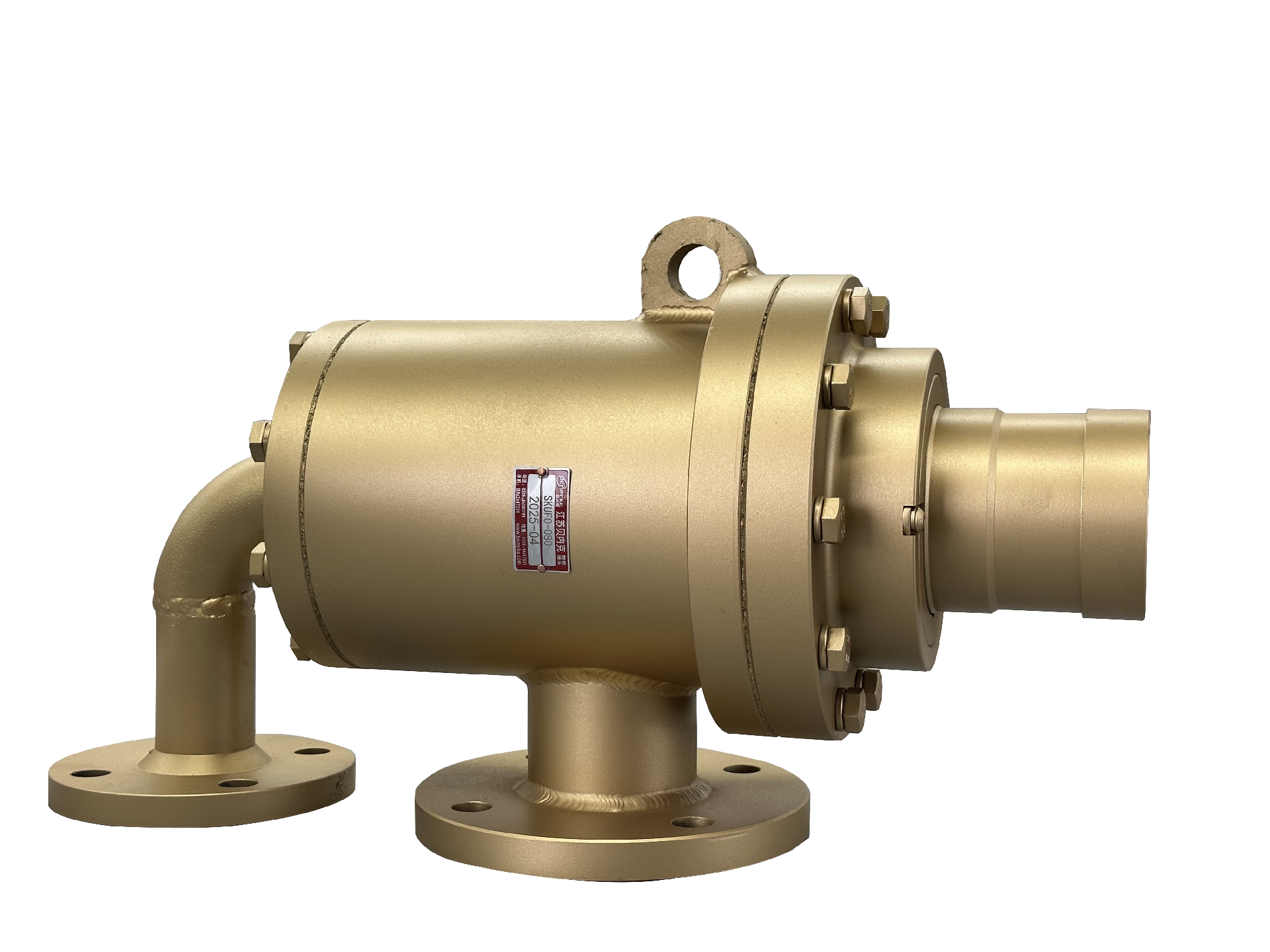

SK型高溫導熱油旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
SK系列旋轉接頭是應用于導熱油介質的旋轉接頭，它采用的兩個碳石墨無油軸承實現自動同心，即便輥筒不同心也可保證長壽命。凸球面密封環和優化的密封尺寸的選擇增加了SK系列旋轉接頭的密封壽命和大大降低了維護費用。SK系列旋轉接頭適用規格從3/4"～8"，有單通和雙通結構形式。
技術參數
最高轉速：100RPM（080-100）
50RPM（125-200）
最大壓力：3.2MPa
最高溫度：280℃
適用介質：導熱油
常規口徑：3“～8”
設計特點
堅固的凸面密封設計，更快的運行速度
多彈簧補償機構，為密封面提供穩定彈簧力
入口/出口法蘭連接，易于安裝、拆卸和維護
兩個加寬間距的碳石墨軸承，提高了接頭和內管的自支撐性
根據要求可設計提供DN300及以上尺寸的特殊產品，可為客戶設備量身定制
安裝尺寸

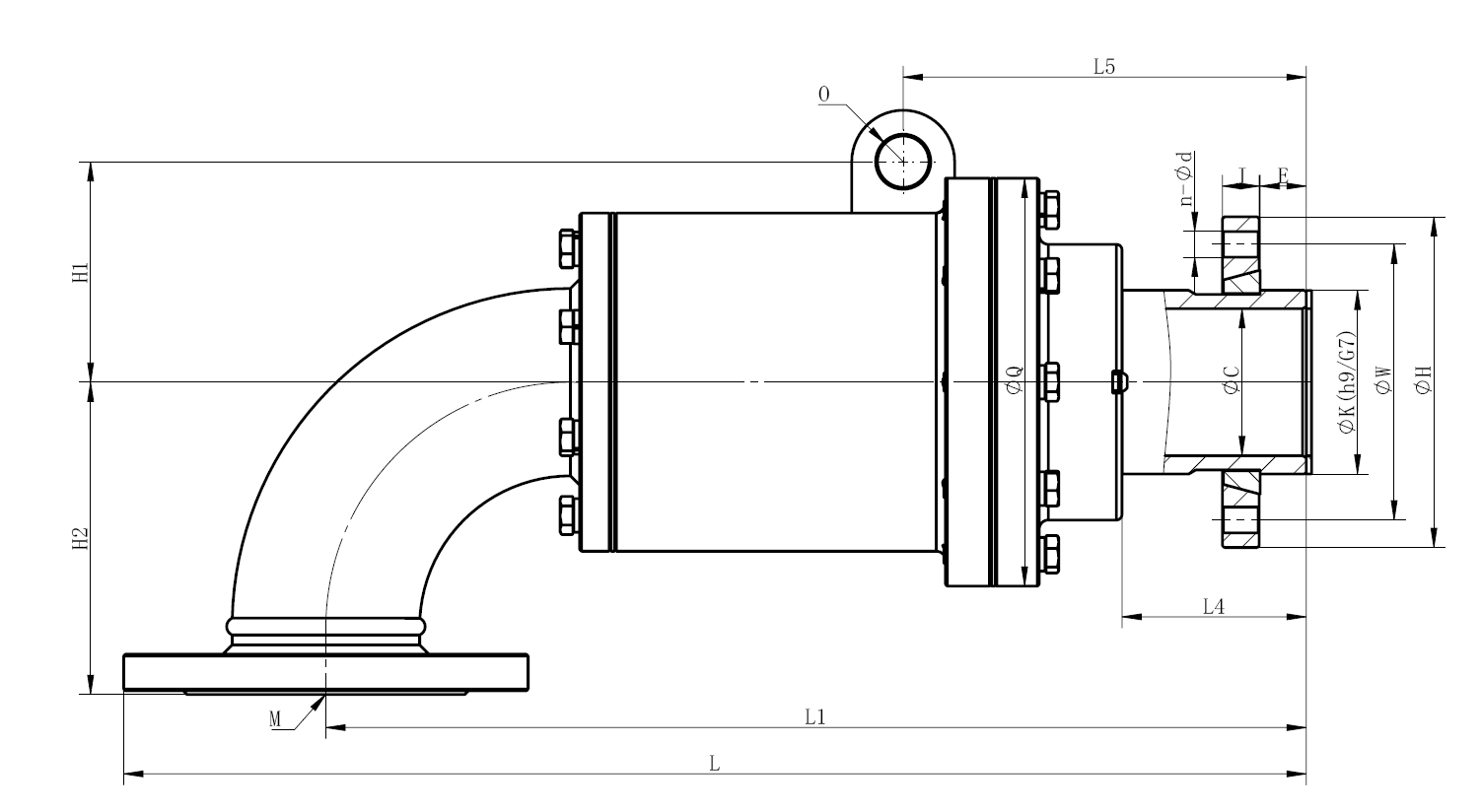

SKM型單流式旋轉接頭
Nominal Size | 訂貨型號 | M | L | L1 | L4 | L5 | O | H1 | H2 | φQ | φC | E | φK | W | H | J | n-φd | ||
080 | 3" | SKMFO-080.KQ | DN80 PN16 | 589 | 489 | 90 | 197 | 25 | 105 | 150 | φ208 | φ68 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 | |
090 | 3-1/2" | SKMFO-090.KQ | DN100 PN16 | 630 | 533 | 100 | 221 | 28 | 120 | 170 | φ222 | φ80 | 31 | φ100 | φ150 | φ180 | 20 | 8-φ14 | |
100 | 4" | SKMFO-100.KQ | DN100 PN16 | 704 | 593 | 102 | 229 | 28 | 135 | 185 | φ267 | φ93 | 25 | φ120 | φ165 | φ200 | 22 | 8-φ16 | |
125 | 5" | SKMFO-125.KQ | DN125 PN16 | 811 | 668 | 117 | 270 | 35 | 155 | 230 | φ293 | φ120 | 32 | φ150 | φ195 | φ230 | 22 | 8-φ18 | |
150 | 6" | SKMFO-150.KQ | DN150 PN16 | 825 | 700 | 135 | 300 | 40 | 185 | 275 | φ374 | φ145 | 32 | φ170 | φ225 | φ265 | 22 | 8-φ18 | |
200 | 8" | SKMFO-200.KQ | DN200 PN16 | 1220.5 | 1078 | 160 | 570 | / | 280 | 350 | φ504 | φ195 | 40 | φ240 | φ305 | φ355 | 28 | 12-φ22 | |
注意：隨轉速、壓力、溫度的不同，使用極限也不同，在特殊條件下，請與貝內克聯系，以確定安全極限。

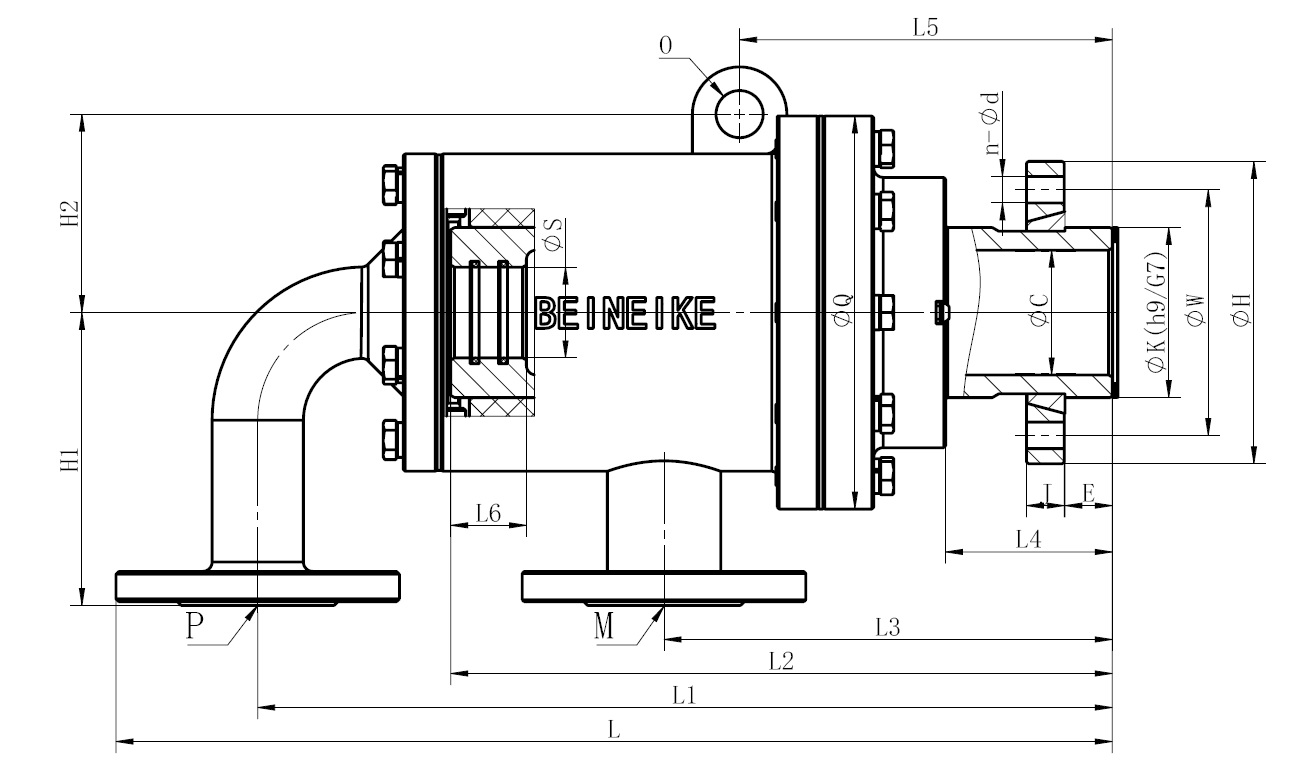

SKU型復流式旋轉接頭（內管旋轉）
Nominal Size | 訂貨型號 | M | P | φS | L | L1 | L2 | L3 | L4 | L5 | L6 | O | H1 | H2 | φQ | φC | E | φK | φW | φH | J | n-φd | |
080 | 3" | SKUFO-080.Q0 | DN40 PN16 | DN40 PN16 | φ48 | 527 | 452 | 350 | 237 | 88 | 197 | 40 | φ25 | 105 | 150 | φ208 | φ68 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 |
090 | 3-1/2" | SKUFO-090.Q0 | DN50 PN16 | DN50 PN16 | φ58 | 566 | 483 | 373 | 258 | 100 | 221 | 50 | φ28 | 120 | 170 | φ222 | φ80 | 31 | φ100 | φ150 | φ180 | 20 | 8-φ14 |
100 | 4" | SKUFO-100.Q0 | DN65 PN16 | DN65 PN16 | φ75 | 625 | 533 | 410 | 264 | 105 | 229 | 50 | φ28 | 140 | 185 | φ267 | φ93 | 25 | φ120 | φ165 | φ200 | 22 | 8-φ16 |
125 | 5" | SKUFO-125.Q0 | DN100 PN16 | DN100 PN16 | φ85 | 717 | 607 | 447 | 320 | 117 | 270 | 60 | φ35 | 155 | 230 | φ293 | φ120 | 32 | φ150 | φ195 | φ230 | 22 | 8-φ18 |
150 | 6" | SKUFO-150.Q0 | DN125 PN16 | DN125 PN16 | φ105 | 827 | 702 | 485 | 345 | 135 | 300 | 85 | φ40 | 185 | 275 | φ374 | φ145 | 32 | φ170 | φ225 | φ265 | 22 | 8-φ18 |
200 | 8" | SKUFO-200.Q0 | DN150 PN16 | DN150 PN16 | φ140 | 1218 | 1076 | 830 | 495 | 160 | 570 | 100 | / | 280 | 350 | φ504 | φ195 | 40 | φ240 | φ305 | φ355 | 28 | 12-φ22 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。
型號說明
SKUFO - 3"
SKUFO - 3.1/2"
SKUFZ - 3"
SKUFZ - 3.1/2"
O = 熱油
Z = 熱水
U = 復流式內管旋轉
F = 出入口，旋轉軸皆法蘭式
貝內克旋轉接頭能夠以高、低轉速實現所有流體的供給、排出。
貝內克旋轉接頭用于將有壓力的流體、大氣壓以下的流體等，從固定配管無滲漏地供給各種機械裝置的旋轉部分，或者進行排出。例如：要將用于加熱的蒸汽、熱水、熱油等熱媒體，或者用于冷卻的水、鹽水、氨、氟里昂等冷媒體，供給處于旋轉狀態的輥（滾筒）或者氣缸等的情況；以及要將壓縮空氣、工作油等工作媒體，供給通過流體來工作的離合器、卡盤等旋轉機器的情況等。這是根據近年來發展起來的“機械式密封”的理論而開發出來的、極為有效而經濟的旋轉接頭，是經過嚴密的質量管理而制造出來的，因此產品質量穩定，具有兼容性。另外，品種很豐富，因此能夠適應各種用途。

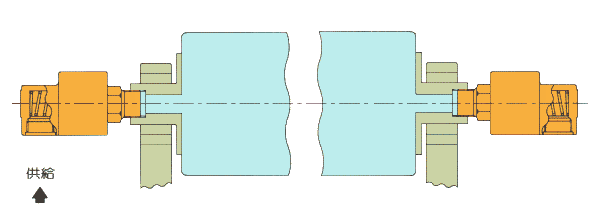

單流式旋轉接頭
輥筒兩端各裝一只旋轉接頭，介質從一端進，另一端流出，不需要內管裝置。

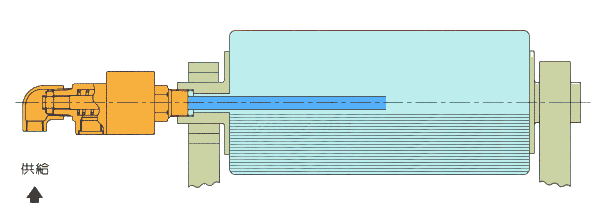

復流式旋轉接頭（內管固定式）
輥筒梯段裝置一只旋轉接頭，同時在此端能有流體的進入及排出的功能。

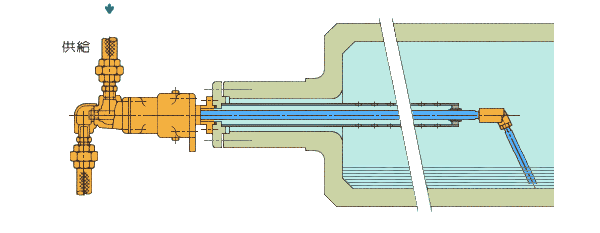

復流式旋轉接頭（內管固定式）
此型不同處為輥筒內設有虹吸管，將冷凝水排出，此型多用于蒸汽介質。

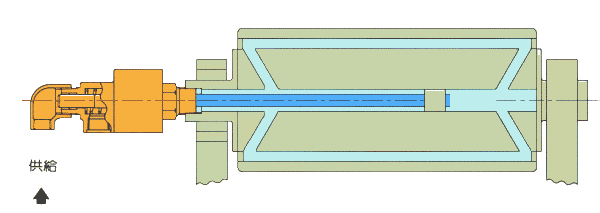

復流式旋轉接頭（內管旋轉式）
此型為內管與輥筒的中心流體通孔做緊密的連接，以免流體回流而影響輥筒的升溫效率，內管與輥筒同步運轉。
