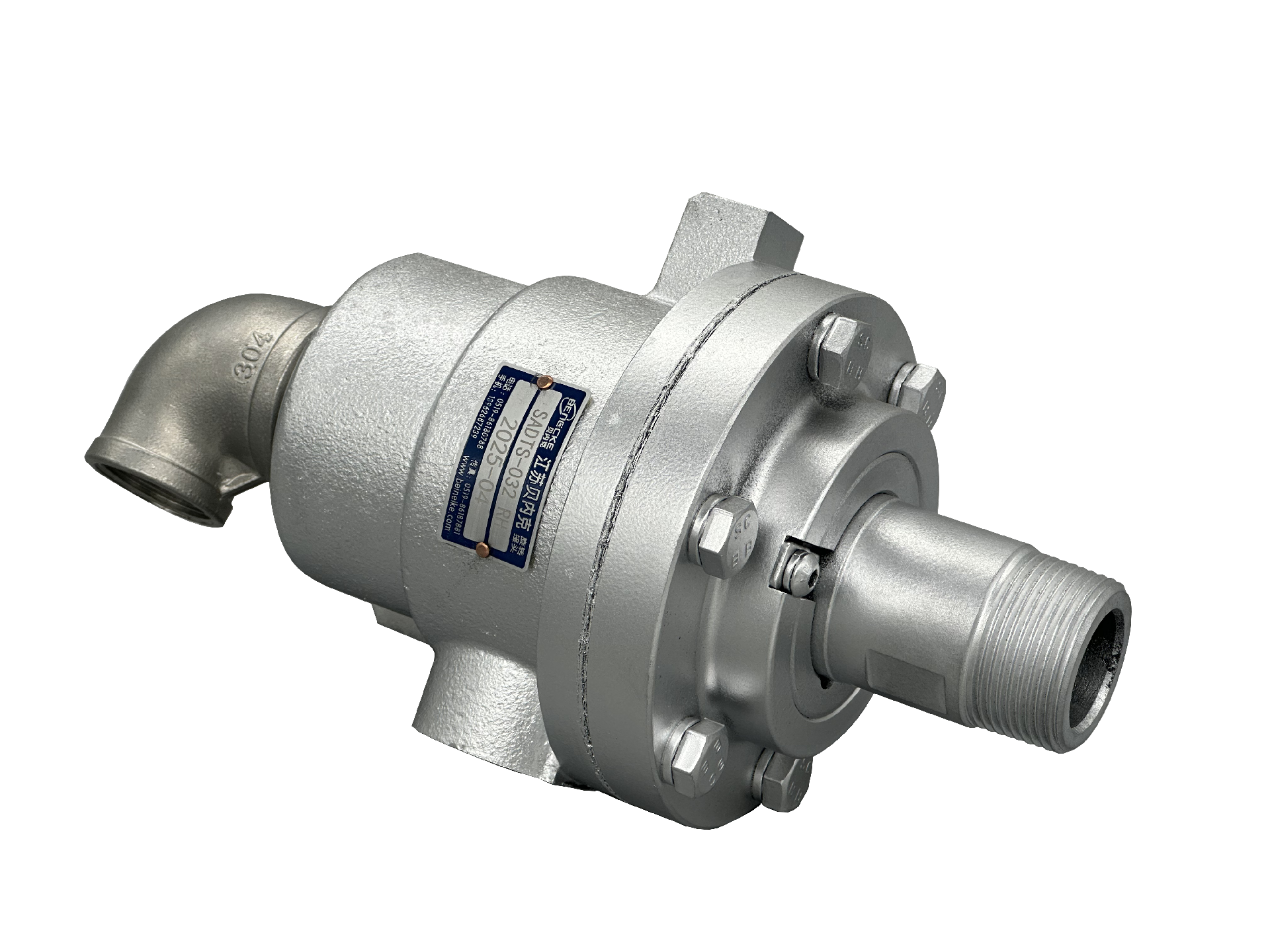

SA型蒸汽旋轉接頭
- 質量穩定
- 實行全過程質量監控，細致入微，全方位檢測！
- 價格合理
- 高效內部成本控制，減少了開支，讓利于客戶！
- 交貨便捷
- 先進生產流水線，充足的備貨，縮短了交貨期！
- 銷售熱線：0519-86180788
- 圖文傳真：0519-86187881
- 技術支持：13962697289
- 產品介紹
- 型號釋義
- 應用示例
產品概述
SA型旋轉接頭是適用于蒸汽介質的理想產品，這些旋轉接頭的特點是采用了鑄鐵殼體，特殊硬化處理的外管和端蓋，不銹鋼彈簧。受到壓縮的搞密度石墨密封和加寬間距的碳石墨軸承支撐面能確保無潤滑的情況下保持極長的使用壽命。外部的密封消耗指示是保證有效維護的關鍵。
技術參數
最高轉速：250RPM（020-040）
200RPM(050-065)
最大壓力：3.2MPa
最高溫度:280℃
適用介質:蒸汽
常規口徑:3/4"-2-1/2"
設計特點
? 兩個加寬間距的石墨軸承能夠更有效地支撐內管和軟管
? 所有金屬耐磨件均經過特殊處理，具有極佳的耐磨性及抗腐蝕性
? 受壓縮的浸銻石墨密封提高了強度和抗沖擊性，使得旋轉接頭壽命更長久
? 外部設有密封磨損劃痕指示，有助于實現按計劃維修，縮短了昂貴的停機時間

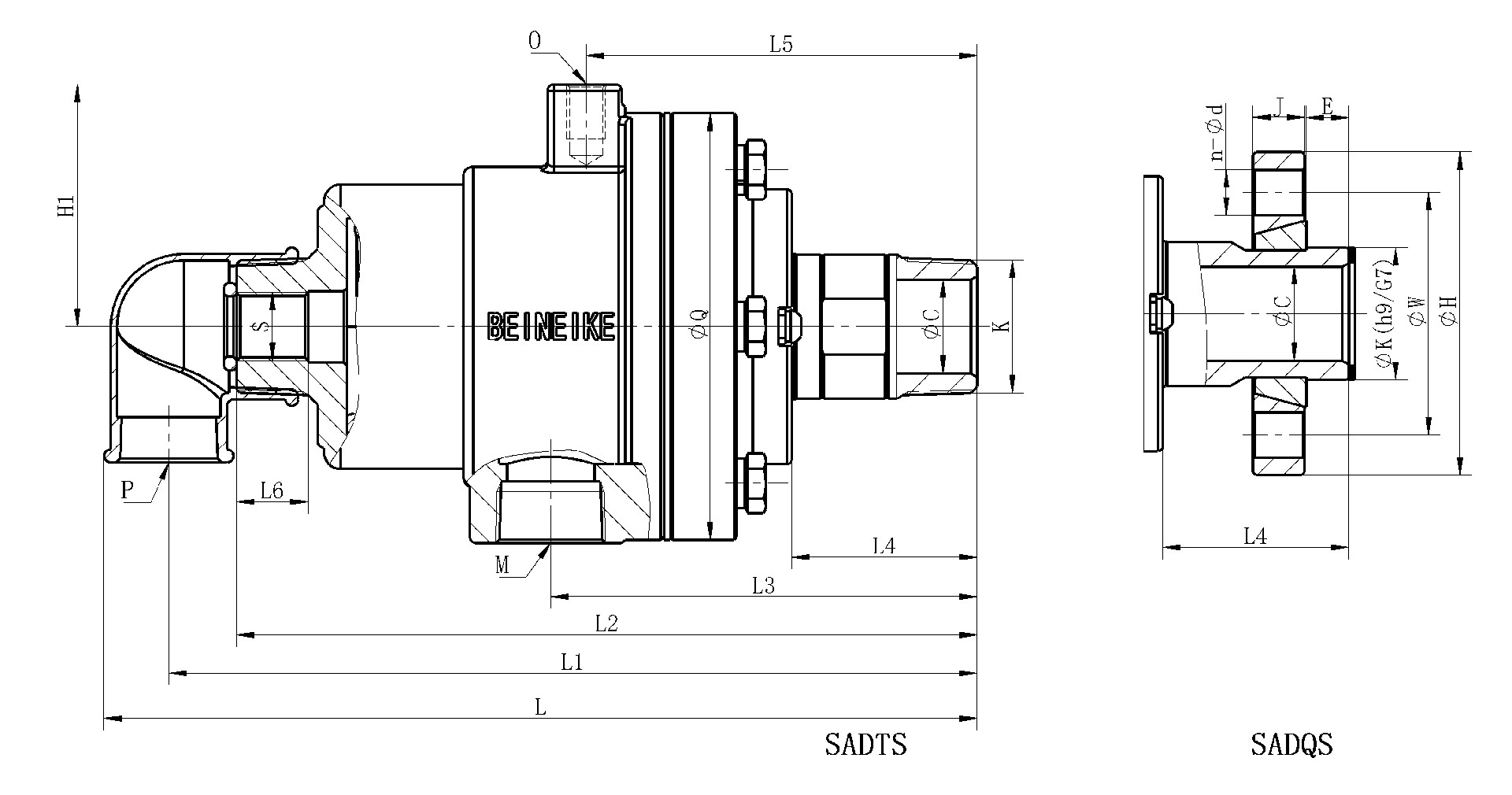

安裝尺寸
SAD型復流式（內管固定）
| Nminal Size | 訂貨型號 | K | M | P | S | L | L1 | L2 | L3 | L4 | L5 | L6 | H1 | O | φQ | φC | 法蘭式外管尺寸 | ||||||
| E | φK | φW | φH | J | n-φd | ||||||||||||||||||
| 020 | 3/4" | SADTS-020.01 | R3/4" 右旋 | Rc1/2" | Rc1/2" | G1/4" 右旋 | 206 | 192 | 181 | 101 | 45 | 95 | 16 | 60 | M10 | φ99 | φ17 | / | / | / | / | / | / |
| SADTS-020.02 | R3/4" 左旋 | G1/4" 左旋 | |||||||||||||||||||||
| SADQS-020.Q0 | 快換法蘭 | G1/4" 右旋 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||||||
| 025 | 1" | SADTS-025.01 | R1" 右旋 | Rc3/4" | Rc1/2" | G3/8" 右旋 | 224 | 209 | 199 | 112 | 50 | 106 | 19 | 68 | M12 | φ109 | φ22 | / | / | / | / | / | / |
| SADTS-025.02 | R1" 左旋 | G3/8" 左旋 | |||||||||||||||||||||
| SADQS-025.Q0 | 快換法蘭 | G3/8" 右旋 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||||||
| 032 | 1-1/4" | SADTS-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | G1/2" 右旋 | 270 | 250 | 229 | 132 | 57 | 121 | 22 | 75 | M12 | φ132 | φ29 | / | / | / | / | / | / |
| SADTS-032.02 | R1-1/4" 左旋 | G1/2" 左旋 | |||||||||||||||||||||
| SADQS-032.Q0 | 快換法蘭 | G1/2" 右旋 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||||||
| 040 | 1-1/2" | SADTS-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc1" | G3/4" 右旋 | 295 | 275 | 254 | 144 | 62 | 133 | 25 | 85 | M14 | φ141 | φ35 | / | / | / | / | / | / |
| SADTS-040.02 | R1-1/2" 左旋 | G3/4" 左旋 | |||||||||||||||||||||
| SADQS-040.Q0 | 快換法蘭 | G3/4" 右旋 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||||||
| 050 | 2" | SADTS-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | G1" 右旋 | 336 | 312 | 286 | 159 | 66 | 145 | 25 | 95 | M14 | φ164 | φ43 | / | / | / | / | / | / |
| SADTS-050.02 | R2" 左旋 | G1" 左旋 | |||||||||||||||||||||
| SADQS-050.KQ | 快換法蘭 | G1" 右旋 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||||||
| 065 | 2-1/2" | SADTS-065.01 | R2-1/2" 右旋 | Rc2" | Rc1-1/4" | G1-1/4" 右旋 | 371 | 346 | 321 | 162 | 80 | 162 | 30 | 110 | M14 | φ187 | φ56 | / | / | / | / | / | / |
| SADTS-065.02 | R2-1/2" 左旋 | G1-1/4" 左旋 | |||||||||||||||||||||
| SADQS-065.KQ | 快換法蘭 | G1-1/4" 右旋 | 19 | φ75 | φ110 | φ140 | 18 | 4-φ14 | |||||||||||||||
法蘭安裝式產品不需要指定螺紋方向，“S”均為右旋螺紋，并附有內管鎖緊螺母。
