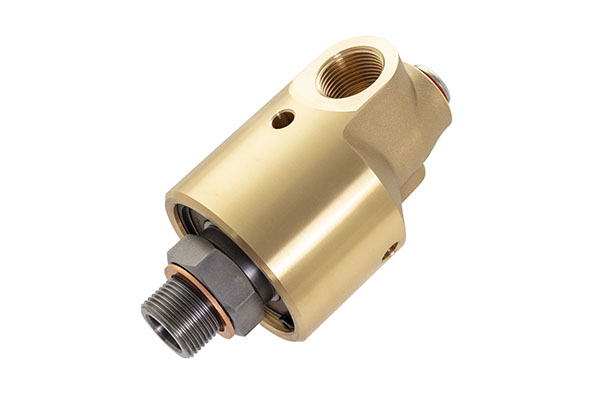

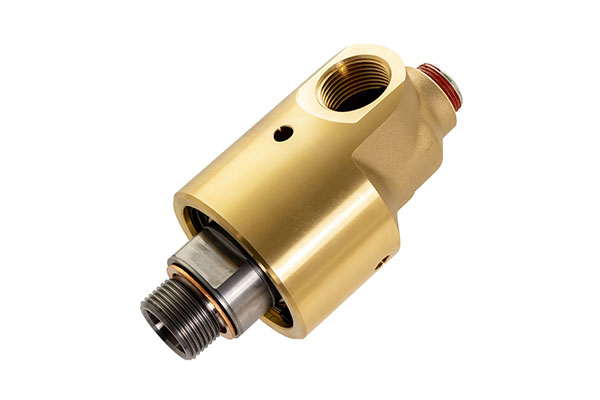

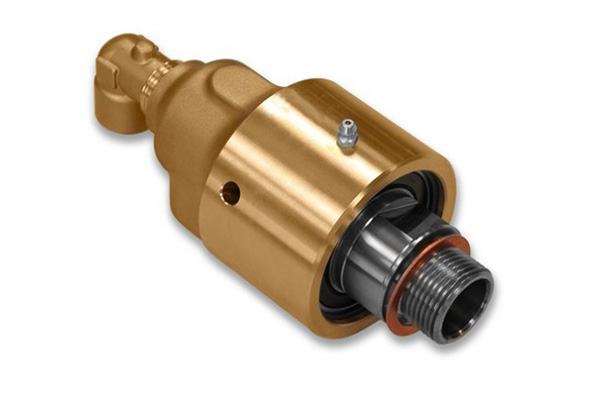

產品概述
RXE型旋轉接頭是專門為通水、油狀態設計的多用途旋轉接頭。RXE采用了平衡式密封結構、球軸承支撐,因此它運轉靈活,適于較高轉速。RXE還特別選用了各種耐腐蝕材料來適應通水的要求,如黃銅殼體、不銹鋼外管和彈簧、碳石墨密封等。目前我們可提供3/8"--2"規格的單雙通結構形式。
技術參數
最高轉速：2500RPM（010-015）
2000RPM(020-032)
1500RPM(040-050)
最大壓力：1.0MPa
最高溫度:120℃（標配）180℃（特配）
適用介質:水 、油、氣
常規口徑:3/8"-2"
設計特點
? 不銹鋼外管，黃銅殼體耐腐蝕
? 兩個進口深溝球軸承支撐，轉動平穩
? 優化的密封直徑， 延長密封壽命，減少維護
? 平衡式機械密封設計結構，最大限度地減少密封件負載和密封件磨損
? 采用精細陶瓷材料和碳石墨密封圈的組合，具有高轉速，低扭矩性能
安裝尺寸

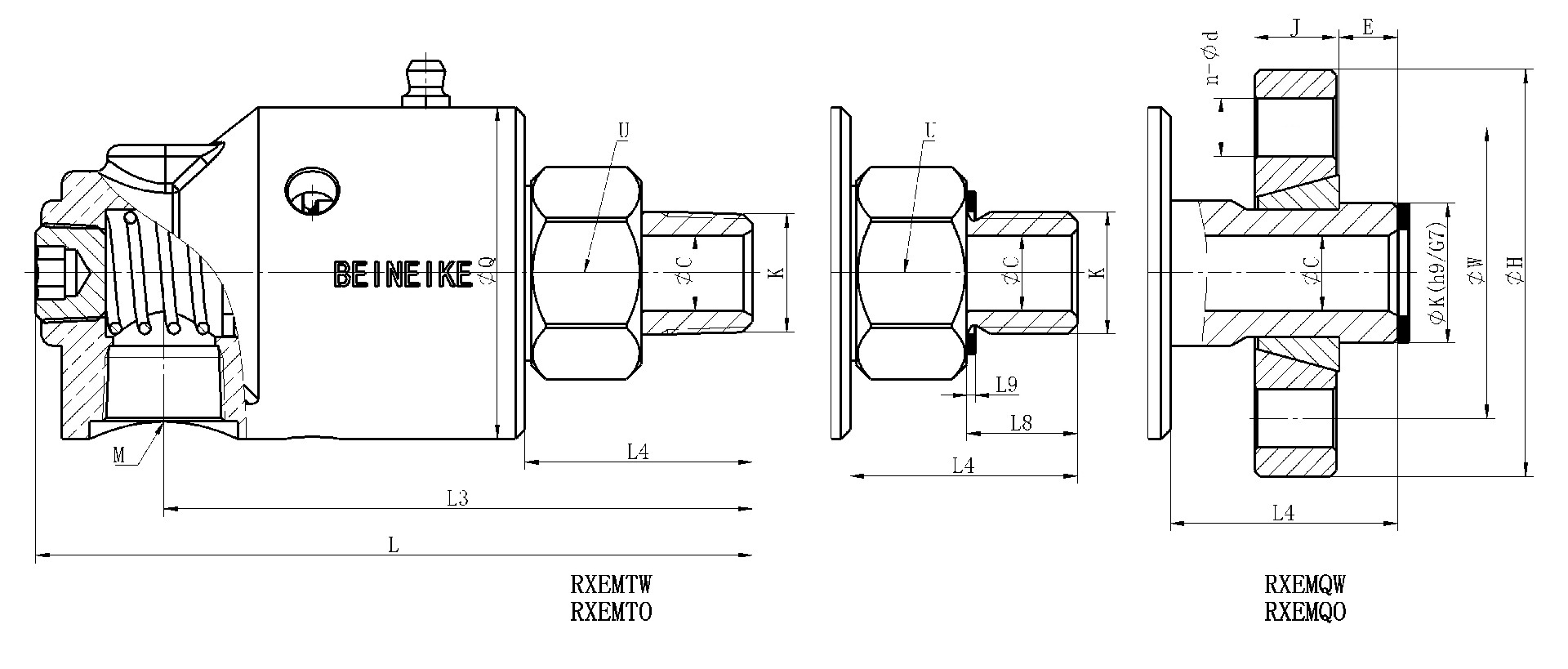

RXEM型單流式
| Nominal Size | 訂貨型號 | K | M | L | L3 | L4 | L8 | L9 | φQ | φC | 快換法蘭尺寸表 | |||||||
| 水 | 油 | E | φK | φW | φH | J | n-φd | |||||||||||
| 010 | 3/8" | RXEMTW-010.01 | RXEMTO-010.01 | R3/8" 右旋 | Rc3/8" | 101 | 83 | 28 | / | / | φ44 | φ10 | / | / | / | / | / | / |
| RXEMTW-010.02 | RXEMTO-010.02 | R3/8" 左旋 | ||||||||||||||||
| RXEMTW-010.03 | RXEMTO-010.03 | G3/8" 右旋 | 16 | 1.5 | ||||||||||||||
| RXEMTW-010.04 | RXEMTO-010.04 | G3/8" 左旋 | ||||||||||||||||
| RXEMQW-010.QO | RXEMQO-010.QO | 快換法蘭 | / | / | 8 | φ20 | φ40 | 60 | 14 | 4-φ10 | ||||||||
| 015 | 1/2" | RXEMTW-015.01 | RXEMTO-015.01 | R1/2" 右旋 | Rc1/2" | 123 | 101 | 39 | / | / | φ57 | φ13 | / | / | / | / | / | / |
| RXEMTW-015.02 | RXEMTO-015.02 | R1/2" 左旋 | ||||||||||||||||
| RXEMTW-015.03 | RXEMTO-015.03 | G1/2" 右旋 | 19 | 1.5 | ||||||||||||||
| RXEMTW-015.04 | RXEMTO-015.04 | G1/2" 左旋 | ||||||||||||||||
| RXEMQW-015.QO | RXEMQO-015.QO | 快換法蘭 | / | / | 8 | φ24 | 50 | 70 | 14 | 4-φ10 | ||||||||
| 020 | 3/4" | RXEMTW-020.01 | RXEMTO-020.01 | R3/4" 右旋 | Rc3/4" | 144 | 117 | 40 | / | / | φ72 | φ18 | / | / | / | / | / | / |
| RXEMTW-020.02 | RXEMTO-020.02 | R3/4" 左旋 | ||||||||||||||||
| RXEMTW-020.03 | RXEMTO-020.03 | G3/4" 右旋 | 20 | 2 | ||||||||||||||
| RXEMTW-020.04 | RXEMTO-020.04 | G3/4" 左旋 | ||||||||||||||||
| RXEMQW-020.QO | RXEMQO-020.QO | 快換法蘭 | / | / | 11 | φ26 | φ55 | 80 | 14 | 4-φ12 | ||||||||
| 025 | 1" | RXEMTW-025.01 | RXEMTO-025.01 | R1" 右旋 | Rc1" | 168 | 134 | 49 | / | / | φ83 | φ23 | / | / | / | / | / | / |
| RXEMTW-025.02 | RXEMTO-025.02 | R1" 左旋 | ||||||||||||||||
| RXEMTW-025.03 | RXEMTO-025.03 | G1" 右旋 | 25 | 2 | ||||||||||||||
| RXEMTW-025.04 | RXEMTO-025.04 | G1" 左旋 | ||||||||||||||||
| RXEMQW-025.QO | RXEMQO-025.QO | 快換法蘭 | / | / | 11 | φ32.3 | φ65 | 90 | 14 | 4-φ12 | ||||||||
| 032 | 1-1/4" | RXEMTW-032.01 | RXEMTO-032.01 | R1-1/4" 右旋 | Rc1-1/4" | 187 | 146 | 55 | / | / | φ90.5 | φ30 | / | / | / | / | / | / |
| RXEMTW-032.02 | RXEMTO-032.02 | R1-1/4" 左旋 | ||||||||||||||||
| RXEMTW-032.03 | RXEMTO-032.03 | G1-1/4" 右旋 | 28 | 2 | ||||||||||||||
| RXEMTW-032.04 | RXEMTO-032.04 | G1-1/4" 左旋 | ||||||||||||||||
| RXEMQW-032.QO | RXEMQW-032.QO | 快換法蘭 | / | / | 13 | φ41 | φ75 | 100 | 16 | 4-φ14 | ||||||||
| 040 | 1-1/2" | RXEMTW-040.01 | RXEMTW-040.01 | R1-1/2" 右旋 | Rc1-1/2" | 211 | 166 | 58 | / | / | φ107.5 | φ35 | / | / | / | / | / | / |
| RXEMTW-040.02 | RXEMTW-040.02 | R1-1/2" 左旋 | ||||||||||||||||
| RXEMTW-040.03 | RXEMTW-040.03 | G1-1/2" 右旋 | 30 | 2 | ||||||||||||||
| RXEMTW-040.04 | RXEMTW-040.04 | G1-1/2" 左旋 | ||||||||||||||||
| RXEMQW-040.QO | RXEMQW-040.QO | 快換法蘭 | / | / | 13 | φ47.5 | φ85 | 115 | 16 | 4-φ14 | ||||||||
| 050 | 2" | RXEMTW-050.01 | RXEMTW-050.01 | R2" 右旋 | Rc2" | 242 | 191 | 65 | / | / | φ117.5 | φ45 | / | / | / | / | / | / |
| RXEMTW-050.02 | RXEMTW-050.02 | R2" 左旋 | ||||||||||||||||
| RXEMTW-050.03 | RXEMTW-050.03 | G2" 右旋 | 30 | 2 | ||||||||||||||
| RXEMTW-050.04 | RXEMTW-050.04 | G2" 左旋 | ||||||||||||||||
| RXEMQW-050.KQ | RXEMQW-050.KQ | 快換法蘭 | / | / | 16 | φ60 | φ95 | 125 | 16 | 4-φ14 | ||||||||
注意：隨轉速、壓力、溫度的不同，使用極限也不同，在特殊條件下，請與貝內克聯系，以確定安全極限。

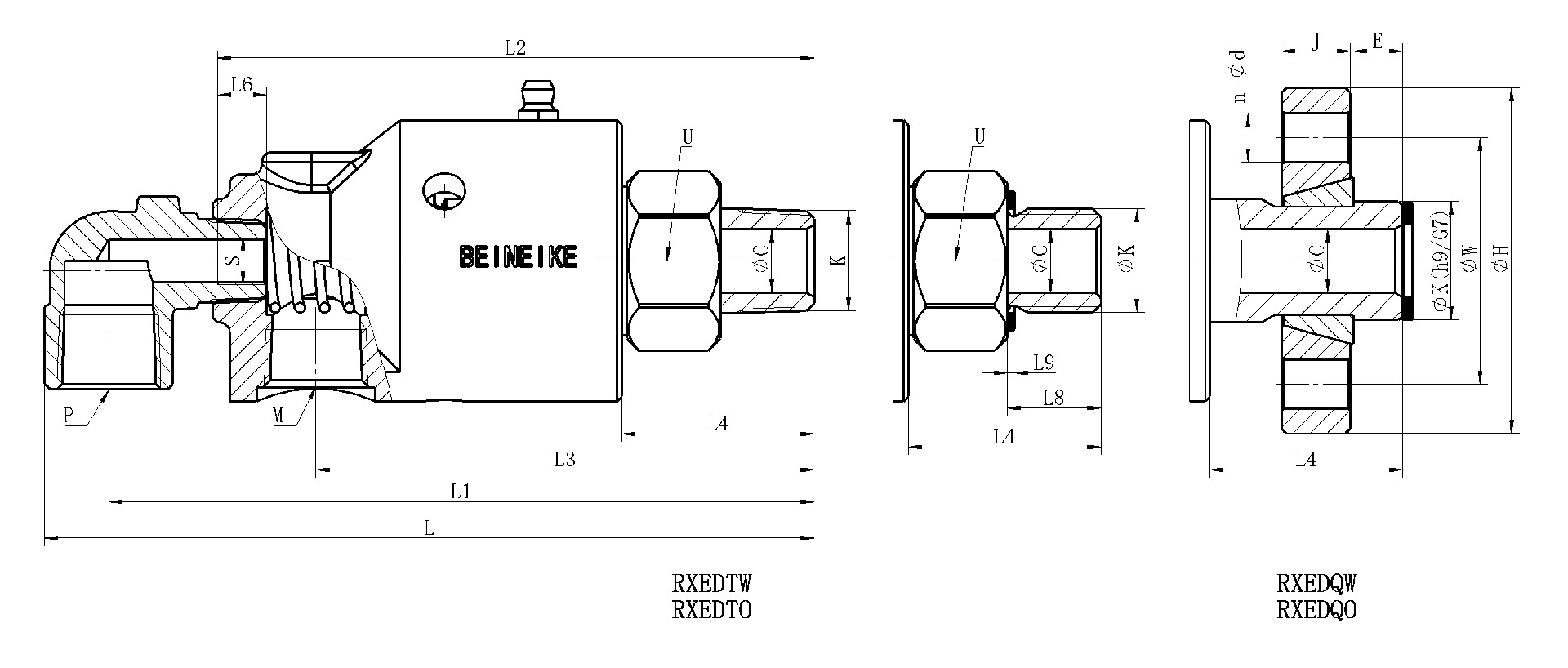

RXED型復流式（內管固定）
| Nominal Size | 訂貨型號 | K | M | P | S | L | L1 | L2 | L3 | L4 | L6 | L8 | L9 | φQ | φC | 法蘭式外管尺寸表 | ||||||||
| 水 | 油 | E | φK | φW | φH | J | n-φd | U | ||||||||||||||||
| 010 | 3/8" | RXEDTW-010.01 | RXEDTO-010.01 | R3/8" 右旋 | Rc3/8" | Rc3/8" | M6×1 右旋 | 122 | 113 | 99 | 85 | 28 | 8 | / | / | φ44 | φ10 | / | / | / | / | / | / | / |
| RXEDTW-010.02 | RXEDTO-010.02 | R3/8" 左旋 | ||||||||||||||||||||||
| RXEDTW-010.03 | RXEDTO-010.03 | G3/8" 右旋 | 16 | 1.5 | ||||||||||||||||||||
| RXEDTW-010.04 | RXEDTO-010.04 | G3/8" 左旋 | ||||||||||||||||||||||
| RXEDQW-010.QO | RXEDQO-010.QO | 快換法蘭 | 8 | φ20 | φ40 | φ60 | 14 | 4-φ10 | 22 | |||||||||||||||
| 015 | 1/2" | RXEDTW-015.01 | RXEDTO-015.01 | R1/2" 右旋 | Rc1/2" | Rc3/8" | G1/8" 右旋 | 156 | 143 | 121 | 101 | 39 | 10 | / | / | φ57 | φ13 | / | / | / | / | / | / | / |
| RXEDTW-015.02 | RXEDTO-015.02 | R1/2" 左旋 | ||||||||||||||||||||||
| RXEDTW-015.03 | RXEDTO-015.03 | G1/2" 右旋 | 19 | 1.5 | ||||||||||||||||||||
| RXEDTW-015.04 | RXEDTO-015.04 | G1/2" 左旋 | ||||||||||||||||||||||
| RXEDQW-015.QO | RXEDQO-015.QO | 快換法蘭 | / | / | 8 | φ24 | φ50 | φ70 | 14 | 4-φ10 | 32 | |||||||||||||
| 020 | 3/4" | RXEDTW-020.01 | RXEDTO-020.01 | R3/4" 右旋 | Rc3/4" | Rc1/2" | G1/4" 右旋 | 181 | 167 | 142 | 117 | 40 | 13 | / | / | φ72 | φ18 | / | / | / | / | / | / | / |
| RXEDTW-020.02 | RXEDTO-020.02 | R3/4" 左旋 | ||||||||||||||||||||||
| RXEDTW-020.03 | RXEDTO-020.03 | G3/4" 右旋 | 20 | 2 | ||||||||||||||||||||
| RXEDTW-020.04 | RXEDTO-020.04 | G3/4" 左旋 | ||||||||||||||||||||||
| RXEDQW-020.QO | RXEDQO-020.QO | 快換法蘭 | / | / | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | 34 | |||||||||||||
| 025 | 1" | RXEDTW-025.01 | RXEDTO-025.01 | R1" 右旋 | Rc1" | Rc1/2" | G3/8" 右旋 | 203 | 189 | 164 | 134 | 49 | 13 | / | / | φ83 | φ23 | / | / | / | / | / | / | / |
| RXEDTW-025.02 | RXEDTO-025.02 | R1" 左旋 | ||||||||||||||||||||||
| RXEDTW-025.03 | RXEDTO-025.03 | G1" 右旋 | 25 | 2 | ||||||||||||||||||||
| RXEDTW-025.04 | RXEDTO-025.04 | G1" 左旋 | ||||||||||||||||||||||
| RXEDQW-025.QO | RXEDQO-025.QO | 快換法蘭 | / | / | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | 41 | |||||||||||||
| 032 | 1-1/4" | RXEDTW-032.01 | RXEDTO-032.01 | R1-1/4" 右旋 | Rc1-1/4" | Rc3/4" | G1/2" 右旋 | 235 | 218 | 188 | 148 | 55 | 18 | / | / | φ90.5 | φ30 | / | / | / | / | / | / | / |
| RXEDTW-032.02 | RXEDTO-032.02 | R1-1/4" 左旋 | ||||||||||||||||||||||
| RXEDTW-032.03 | RXEDTO-032.03 | G1-1/4" 右旋 | 28 | 2 | ||||||||||||||||||||
| RXEDTW-032.04 | RXEDTO-032.04 | G1-1/4" 左旋 | ||||||||||||||||||||||
| RXEDQW-032.QO | RXEDQO-032.QO | 快換法蘭 | / | / | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | 46 | |||||||||||||
| 040 | 1-1/2" | RXEDTW-040.01 | RXEDTO-040.01 | R1-1/2" 右旋 | Rc1-1/2" | Rc3/4" | G3/4" 右旋 | 261 | 237 | 207 | 165 | 58 | 20 | / | / | φ107.5 | φ35 | / | / | / | / | / | / | / |
| RXEDTW-040.02 | RXEDTO-040.02 | R1-1/2" 左旋 | ||||||||||||||||||||||
| RXEDTW-040.03 | RXEDTO-040.03 | G1-1/2" 右旋 | 30 | 2 | ||||||||||||||||||||
| RXEDTW-040.04 | RXEDTO-040.04 | G1-1/2" 左旋 | ||||||||||||||||||||||
| RXEDQW-040.QO | RXEDQO-040.QO | 快換法蘭 | / | / | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | 55 | |||||||||||||
| 050 | 2" | RXEDTW-050.01 | RXEDTO-050.01 | R2" 右旋 | Rc2" | Rc1-1/4" | G1" 右旋 | 309 | 283 | 248 | 191 | 65 | 25 | / | / | φ117.5 | φ45 | / | / | / | / | / | / | / |
| RXEDTW-050.02 | RXEDTO-050.02 | R2" 左旋 | ||||||||||||||||||||||
| RXEDTW-050.03 | RXEDTO-050.03 | G2" 右旋 | 30 | 2 | ||||||||||||||||||||
| RXEDTW-050.04 | RXEDTO-050.04 | G2" 左旋 | ||||||||||||||||||||||
| RXEDQW-050.KQ | RXEDQO-050.KQ | 快換法蘭 | / | / | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | 62 | |||||||||||||
復流式固定內管螺紋均為右旋，即使外管"K"為法蘭或左旋螺紋連接。

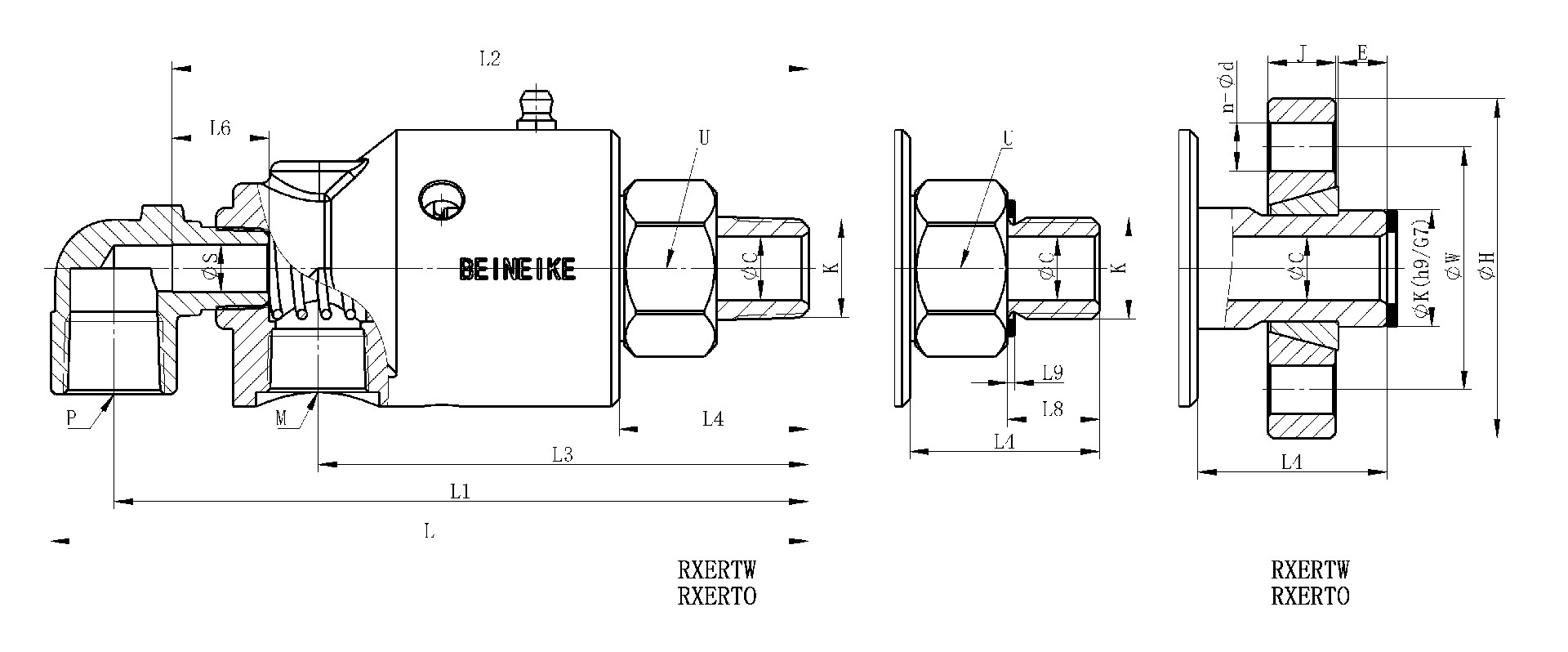

RXER型復流式（內管旋轉）
| Nominal Size | 訂貨型號 | K | M | P | φS | L | L1 | L2 | L3 | L4 | L6 | L8 | L9 | φQ | φC | 快換法蘭尺寸表 | ||||||||
| 水 | 油 | E | φK | φW | φH | J | n-φR | U | ||||||||||||||||
| 010 | 3/8" | RXERTW-010.01 | RXERTO-010.01 | R3/8" 右旋 | Rc3/8" | Rc3/8" | φ5.8 | 122 | 113 | 106 | 85 | 28 | 15 | / | / | φ44 | φ10 | / | / | / | / | / | / | / |
| RXERTW-010.02 | RXERTO-010.02 | R3/8" 左旋 | ||||||||||||||||||||||
| RXERTW-010.03 | RXERTO-010.03 | G3/8" 右旋 | 16 | 1.5 | ||||||||||||||||||||
| RXERTW-010.04 | RXERTO-010.04 | G3/8" 左旋 | ||||||||||||||||||||||
| RXERQW-010.Q0 | RXERQO-010.Q0 | 快換法蘭 | / | / | 8 | φ20 | φ40 | φ60 | 14 | 4-φ10 | 22 | |||||||||||||
| 015 | 1/2" | RXERTW-015.01 | RXERTO-015.01 | R1/2" 右旋 | Rc1/2" | Rc3/8" | φ9.8 | 156 | 143 | 136 | 101 | 39 | 25 | / | / | φ57 | φ13 | / | / | / | / | / | / | / |
| RXERTW-015.02 | RXERTO-015.02 | R1/2" 左旋 | ||||||||||||||||||||||
| RXERTW-015.03 | RXERTO-015.03 | G1/2" 右旋 | 19 | 1.5 | ||||||||||||||||||||
| RXERTW-015.04 | RXERTO-015.04 | G1/2" 左旋 | ||||||||||||||||||||||
| RXERQW-015.Q0 | RXERQO-015.Q0 | 快換法蘭 | 8 | φ24 | φ50 | φ70 | 14 | 4-φ10 | 32 | |||||||||||||||
| 020 | 3/4" | RXERTW-020.01 | RXERTO-020.01 | R3/4" 右旋 | Rc3/4" | Rc1/2" | φ12 | 181 | 167 | 155 | 117 | 40 | 25 | / | / | φ72 | φ18 | / | / | / | / | / | / | / |
| RXERTW-020.02 | RXERTO-020.02 | R3/4" 左旋 | ||||||||||||||||||||||
| RXERTW-020.03 | RXERTO-020.03 | G3/4" 右旋 | 20 | 2 | ||||||||||||||||||||
| RXERTW-020.04 | RXERTO-020.04 | G3/4" 左旋 | ||||||||||||||||||||||
| RXERQW-020.Q0 | RXERQO-020.Q0 | 快換法蘭 | / | / | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | 34 | |||||||||||||
| 025 | 1" | RXERTW-025.01 | RXERTO-025.01 | R1" 右旋 | Rc1" | Rc1/2" | φ16 | 203 | 189 | 176 | 134 | 49 | 25 | / | / | φ83 | φ23 | / | / | / | / | / | / | / |
| RXERTW-025.02 | RXERTO-025.02 | R1" 左旋 | ||||||||||||||||||||||
| RXERTW-025.03 | RXERTO-025.03 | G1" 右旋 | 25 | 2 | ||||||||||||||||||||
| RXERTW-025.04 | RXERTO-025.04 | G1" 左旋 | ||||||||||||||||||||||
| RXERQW-025.Q0 | RXERQO-025.Q0 | 快換法蘭 | / | / | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | 41 | |||||||||||||
| 032 | 1-1/4" | RXERTW-032.01 | RXERTO-032.01 | R1-1/4" 右旋 | Rc1-1/4" | Rc3/4" | φ20 | 235 | 218 | 200 | 148 | 55 | 30 | / | / | φ90.5 | φ30 | / | / | / | / | / | / | / |
| RXERTW-032.02 | RXERTO-032.02 | R1-1/4" 左旋 | ||||||||||||||||||||||
| RXERTW-032.03 | RXERTO-032.03 | G1-1/4" 右旋 | 28 | 2 | ||||||||||||||||||||
| RXERTW-032.04 | RXERTO-032.04 | G1-1/4" 左旋 | ||||||||||||||||||||||
| RXERQW-032.Q0 | RXERQO-032.Q0 | 快換法蘭 | / | / | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | 46 | |||||||||||||
| 040 | 1-1/2" | RXERTW-040.01 | RXERTO-040.01 | R1-1/2" 右旋 | Rc1-1/2" | Rc3/4" | φ25 | 261 | 237 | 217 | 165 | 58 | 30 | / | / | φ107.5 | φ35 | / | / | / | / | / | / | / |
| RXERTW-040.02 | RXERTO-040.02 | R1-1/2" 左旋 | ||||||||||||||||||||||
| RXERTW-040.03 | RXERTO-040.03 | G1-1/2" 右旋 | 30 | 2 | ||||||||||||||||||||
| RXERTW-040.04 | RXERTO-040.04 | G1-1/2" 左旋 | ||||||||||||||||||||||
| RXERQW-040.Q0 | RXERQO-040.Q0 | 快換法蘭 | / | / | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | 55 | |||||||||||||
| 050 | 2" | RXERTW-050.01 | RXERTO-050.01 | R2" 右旋 | Rc2" | Rc1-1/4" | φ32 | 309 | 283 | 258 | 191 | 65 | 35 | / | / | φ117.5 | φ45 | / | / | / | / | / | / | / |
| RXERTW-050.02 | RXERTO-050.02 | R2" 左旋 | ||||||||||||||||||||||
| RXERTW-050.03 | RXERTO-050.03 | G2" 右旋 | 30 | 2 | ||||||||||||||||||||
| RXERTW-050.04 | RXERTO-050.04 | G2" 左旋 | ||||||||||||||||||||||
| RXERQW-050.KQ | RXERQO-050.KQ | 快換法蘭 | / | / | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | 62 | |||||||||||||
如屬規格品外，本公司可配合要求設計制作。本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。
