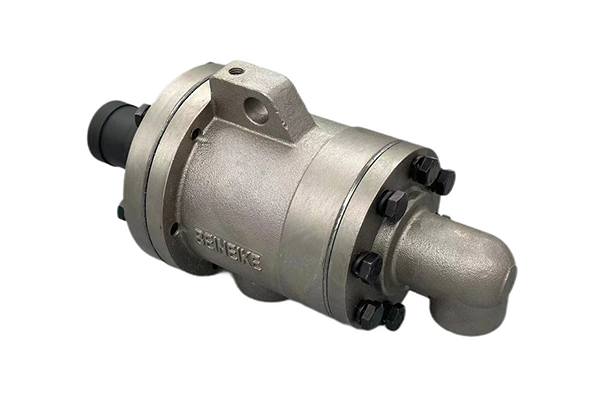

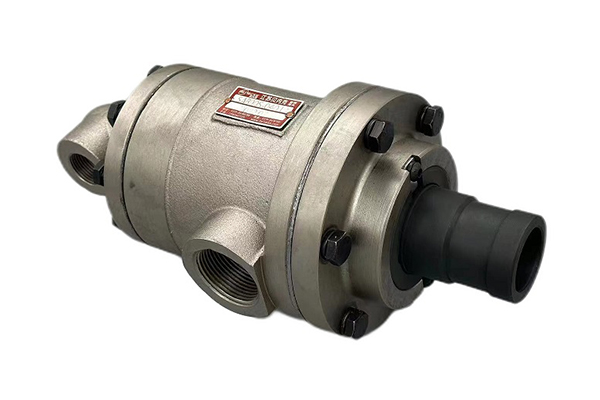

產品概述
SAB型旋轉接頭專門設計用于單面瓦楞機上的瓦楞輥，是一種重型、堅固的組合，旨在為紙板傳遞更多熱量，并提高單面瓦楞機的安全性。接頭安裝的堅固性消除了傳統虹吸虹吸管發現的缺點，在這些系統中，虹吸故障很常見，冷凝水行為不穩定，瓦楞輥溫度波動。內管鎖緊裝置，加強了內管強度，有效避免內管與殼體連接處由于內管加工螺紋降低強度，造成內管的斷裂或變形。
技術參數
最高轉速：350RPM
最大壓力：3.2MPa
最高溫度：280℃
適用介質：蒸汽
尺寸范圍：1-1/4”-2“
設計特點
虹吸器半分環支撐，剛性支撐提高可靠性
雙無油軸承支撐，提高性能可靠性，延長使用壽命
優化的密封尺寸，延長密封件壽命，減少維護
受壓縮的凸球面密封環，調心式密封結構，延長使用壽命
最大化兩個無油軸承間距，提高了接頭及虹吸器的自支撐性
安裝尺寸

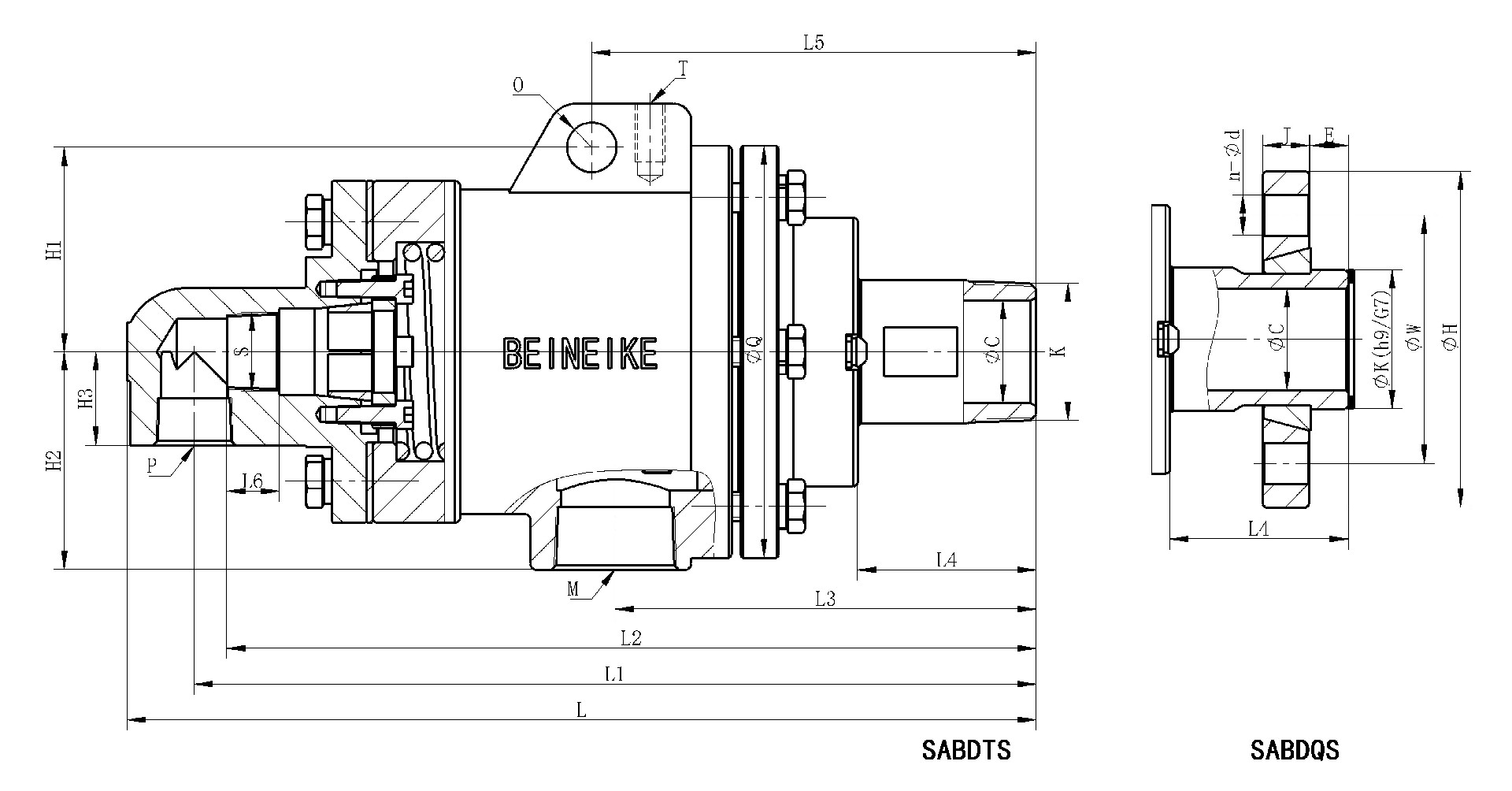

SABD型復流式旋轉接頭（內管固定）
Nominal Size | 訂貨型號 | K | M | P | S | L | L1 | L2 | L3 | L4 | L5 | L6 | φQ | O | T | H1 | H2 | H3 | φC | 快換法蘭尺寸表 | ||||||
E | J | φK | φW | φH | n-φd | |||||||||||||||||||||
032 | 1-1/4" | SABDTS-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | Rc1/2" | 279 | 255 | 249 | 134 | 60 | 138 | 17 | φ132 | φ17 | M10 | 62 | 66 | 28 | φ29 | / | / | / | / | / | / |
SABDTS-032.02 | R1-1/4" 左旋 | |||||||||||||||||||||||||
SABDTS-032.Q0 | 快換法蘭 | 13 | 16 | φ41 | φ75 | φ100 | 4-φ14 | |||||||||||||||||||
040 | 1-1/2" | SABDTS-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc3/4" | Rc3/4" | 311 | 288 | 277 | 144 | 61 | 152 | 18 | φ141 | φ17 | M10 | 70 | 74 | 32 | φ35 | / | / | / | / | / | / |
SABDTS-040.02 | R1-1/2" 左旋 | |||||||||||||||||||||||||
SABDTS-040.Q0 | 快換法蘭 | 13 | 16 | φ47.5 | φ85 | φ115 | 4-φ14 | |||||||||||||||||||
050 | 2" | SABDTS-050.01 | R2" 右旋 | Rc1-1/2" | Rc1" | Rc1" | 348 | 322 | 307 | 155 | 67 | 161 | 20 | φ164 | φ18 | / | 82 | 85 | 38 | φ43 | / | / | / | / | / | / |
SABDTS-050.02 | R2" 左旋 | |||||||||||||||||||||||||
SABDTS-050.Q0 | 快換法蘭 | 16 | 16 | φ60 | φ95 | φ125 | 4-φ14 | |||||||||||||||||||
復流式固定內管"S"螺紋均為右旋，即使外管"K"為法蘭或左旋螺紋連接。
