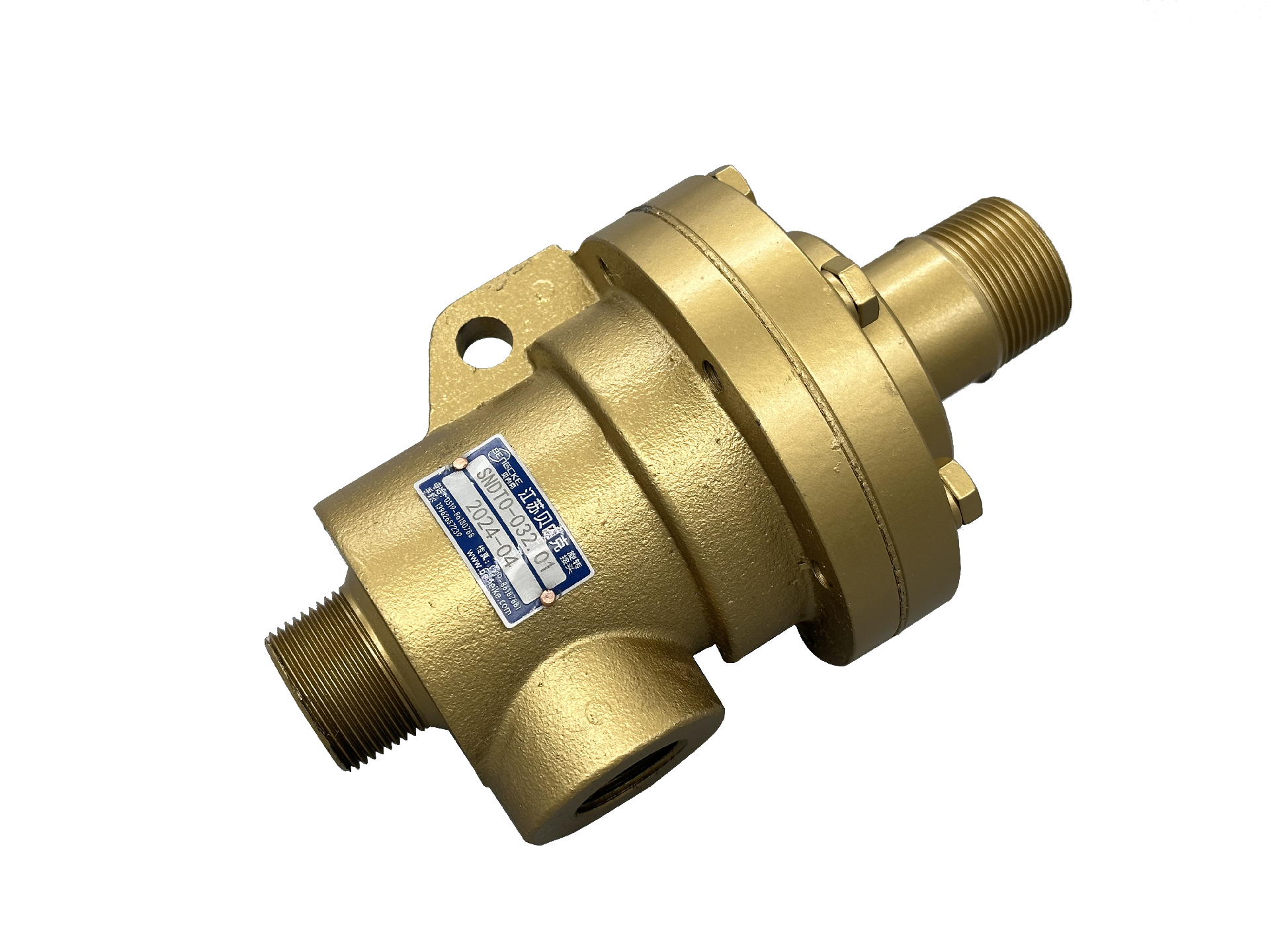

產品概述
SN系列旋轉接頭是自撐式接頭，是專門用來克服常規自支撐旋轉接頭在劇烈振動下磨損過快而特別設計的，可適用于蒸汽、導熱油等高溫介質傳輸。為了提高接頭的穩定性，在設計中采用了雙無油軸承支撐，在不同心的情況下也能很好的工作。
技術參數
最高轉速：300RPM（020-025）
250RPM(032-040)
200RPM(050-065)
最大壓力：3.2MPa
最高溫度:280℃
適用介質:蒸汽、熱油
常規口徑:3/4"-2"
設計特點
設計用于熱油和蒸汽,應用靈活性
凸球面密封設計,延長密封壽命，提高可靠性
雙無油軸承支撐,提高了接頭和內管的自支撐性
可更新密封端蓋,降低維護和維修費用
安裝尺寸

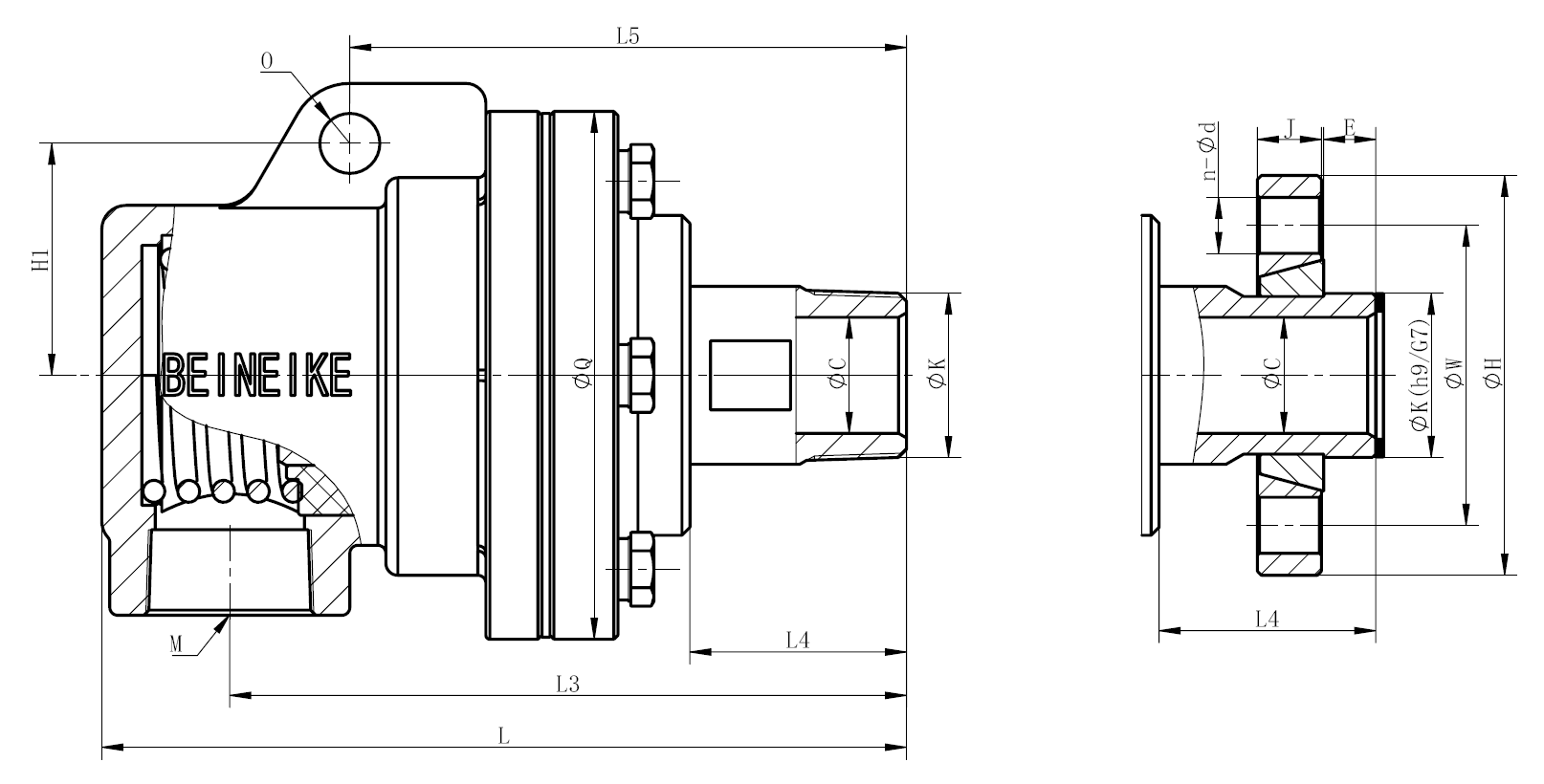

SNM單流式旋轉接頭
Nominal Size | 訂貨型號 | K | M | L | L3 | L4 | L5 | O | φQ | φC | H1 | 法蘭式外管尺寸表 | |||||||
導熱油 | 蒸汽 | E | φK | φW | φH | J | n-φd | ||||||||||||
020 | 3/4" | SNMTO-020.01 | SNMTS-020.01 | R3/4" 右旋 | Rc3/4" | 154 | 130 | 38 | 92 | φ12 | φ98 | φ17 | 52 | / | / | / | / | / | / |
SNMTO-020.02 | SNMTS-020.02 | R3/4" 左旋 | |||||||||||||||||
SNMQO-020.Q0 | SNMQS-020.Q0 | 快換法蘭 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||
025 | 1" | SNMTO-025.01 | SNMTS-025.01 | R1" 右旋 | Rc1" | 178 | 151 | 51 | 119 | φ12 | φ105 | φ22 | 48 | / | / | / | / | / | / |
SNMTO-025.02 | SNMTS-025.02 | R1" 左旋 | |||||||||||||||||
SNMQO-025.Q0 | SNMQS-025.Q0 | 快換法蘭 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||
032 | 1-1/4" | SNMTO-032.01 | SNMTS-032.01 | R1-1/4" 右旋 | Rc1-1/4" | 201 | 169 | 54 | 139 | φ15 | φ132 | φ29 | 58 | / | / | / | / | / | / |
SNMTO-032.02 | SNMTS-032.02 | R1-1/4" 左旋 | |||||||||||||||||
SNMQO-032.Q0 | SNMQS-032.Q0 | 快換法蘭 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||
040 | 1-1/2" | SNMTO-040.01 | SNMTS-040.01 | R1-1/2" 右旋 | Rc1-1/2" | 223 | 187 | 57 | 152 | φ18 | φ139 | φ35 | 68 | / | / | / | / | / | / |
SNMTO-040.02 | SNMTS-040.02 | R1-1/2" 左旋 | |||||||||||||||||
SNMQO-040.Q0 | SNMQS-040.Q0 | 快換法蘭 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||
050 | 2" | SNMTO-050.01 | SNMTS-050.01 | R2" 右旋 | Rc2" | 247 | 205 | 65 | 170 | φ18 | φ162 | φ45 | 75 | / | / | / | / | / | / |
SNMTO-050.02 | SNMTS-050.02 | R2" 左旋 | |||||||||||||||||
SNMQO-050.KQ | SNMQS-050.KQ | 快換法蘭 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||
注意：隨轉速、壓力、溫度的不同，使用極限也不同，在特殊條件下，請與貝內克聯系，以確定安全極限。

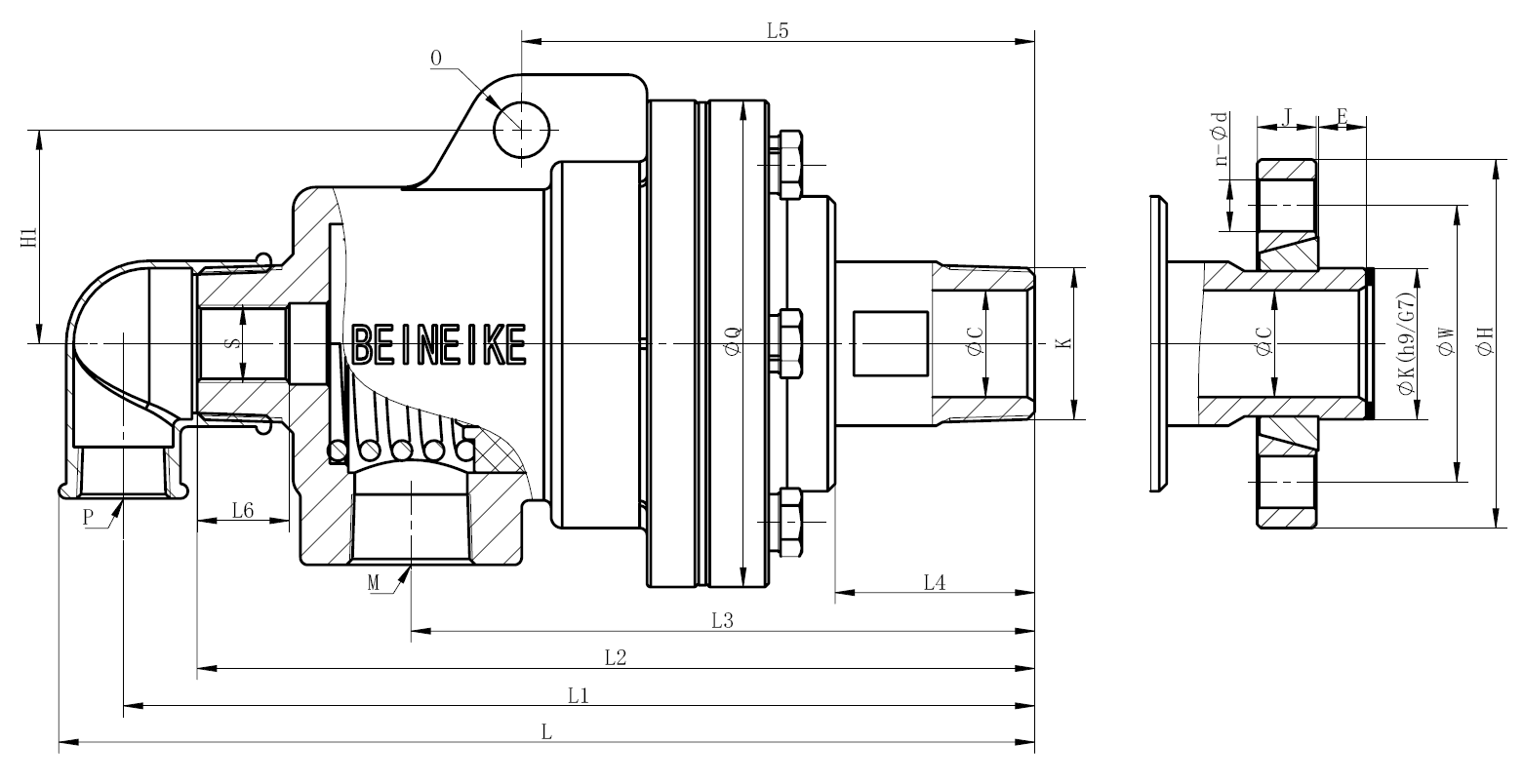

SND復流式旋轉接頭（內管固定）
Nominal Size | 訂貨型號 | K | M | P | S | L | L1 | L2 | L3 | L4 | L5 | L6 | φQ | O | H1 | φC | 法蘭式外管尺寸表 | |||||||
蒸汽 | 導熱油 | E | φK | φW | φH | J | n-φd | |||||||||||||||||
020 | 3/4" | SNDTS-020.01 | SNDTO-020.01 | R3/4" 右旋 | Rc1/2" | Rc1/2" | G1/4" 右旋 | 199 | 185 | 174 | 130 | 38 | 92 | 18 | φ98 | φ12 | 52 | φ18 | / | / | / | / | / | / |
SNDTS-020.02 | SNDTO-020.02 | R3/4" 左旋 | G1/4" 左旋 | |||||||||||||||||||||
SNDQS-020.Q0 | SNDQO-020.Q0 | 快換法蘭 | G1/4" 右旋 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||||||
025 | 1" | SNDTS-025.01 | SNDTO-025.01 | R1" 右旋 | Rc3/4" | Rc1/2" | G3/8" 右旋 | 233 | 217 | 203 | 151 | 51 | 119 | 20 | φ105 | φ12 | 48 | φ22 | / | / | / | / | / | / |
SNDTS-025.02 | SNDTO-025.02 | R1" 左旋 | G3/8" 左旋 | |||||||||||||||||||||
SNDQS-025.Q0 | SNDQO-025.Q0 | 快換法蘭 | G3/8" 右旋 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||||||
032 | 1-1/4" | SNDTS-032.01 | SNDTO-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | G1/2" 右旋 | 265 | 247 | 227 | 169 | 54 | 139 | 25 | φ132 | φ15 | 58 | φ29 | / | / | / | / | / | / |
SNDTS-032.02 | SNDTO-032.02 | R1-1/4" 左旋 | G1/2" 左旋 | |||||||||||||||||||||
SNDQS-032.Q0 | SNDQO-032.Q0 | 快換法蘭 | G1/2" 右旋 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||||||
040 | 1-1/2" | SNDTS-040.01 | SNDTO-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc1" | G3/4" 右旋 | 288 | 268 | 251 | 186 | 57 | 151 | 25 | φ139 | φ18 | 65 | φ35 | / | / | / | / | / | / |
SNDTS-040.02 | SNDTO-040.02 | R1-1/2" 左旋 | G3/4" 左旋 | |||||||||||||||||||||
SNDQS-040.Q0 | SNDQO-040.Q0 | 快換法蘭 | G3/4" 右旋 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||||||
050 | 2" | SNDTS-050.01 | SNDTO-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | G1" 右旋 | 325 | 301 | 276 | 205 | 65 | 170 | 30 | φ162 | φ18 | 75 | φ45 | / | / | / | / | / | / |
SNDTS-050.02 | SNDTO-050.02 | R2" 左旋 | G1" 左旋 | |||||||||||||||||||||
SNDQS-050.KQ | SNDQO-050.KQ | 快換法蘭 | G1" 右旋 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||||||
法蘭安裝式產品不需要指定螺紋方向，“S”均為右旋螺紋，并附有內管鎖緊螺母。

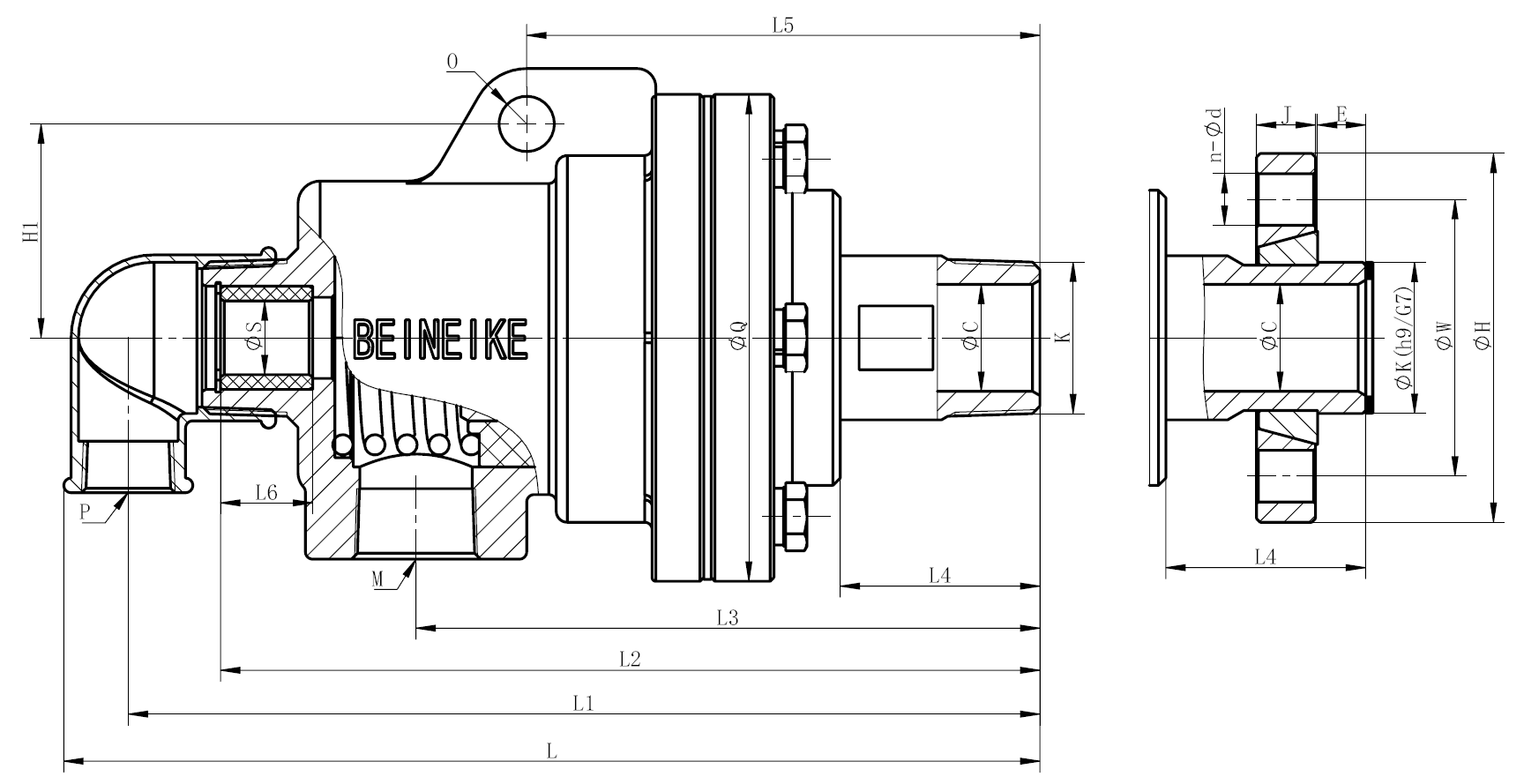

SNR復流式旋轉接頭（內管旋轉）
Nominal Size | 訂貨型號 | K | M | P | φS | L | L1 | L2 | L3 | L4 | L5 | L6 | φQ | O | H1 | φC | 法蘭式外管尺寸表 | |||||||
蒸汽 | 熱油 | E | K | W | H | J | n-φd | |||||||||||||||||
020 | 3/4" | SNRTS-020.01 | SNRTO-020.01 | R3/4" 右旋 | Rc1/2" | Rc1/2" | φ12 | 199 | 185 | 174 | 130 | 38 | 92 | 18 | φ98 | φ12 | 52 | φ18 | / | / | / | / | / | / |
SNRTS-020.02 | SNRTO-020.02 | R3/4" 左旋 | ||||||||||||||||||||||
SNRQS-020.Q0 | SNRQO-020.Q0 | 快換法蘭 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | ||||||||||||||||
025 | 1" | SNRTS-025.01 | SNRTO-025.01 | R1" 右旋 | Rc3/4" | Rc1/2" | φ16 | 233 | 217 | 203 | 151 | 51 | 119 | 20 | φ105 | φ12 | 48 | φ22 | / | / | / | / | / | / |
SNRTS-025.02 | SNRTO-025.02 | R1" 左旋 | ||||||||||||||||||||||
SNRQS-025.Q0 | SNRQO-025.Q0 | 快換法蘭 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | ||||||||||||||||
032 | 1-1/4" | SNRTS-032.01 | SNRTO-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | φ20 | 265 | 247 | 227 | 169 | 54 | 139 | 25 | φ132 | φ15 | 58 | φ29 | / | / | / | / | / | / |
SNRTS-032.02 | SNRTO-032.02 | R1-1/4" 左旋 | ||||||||||||||||||||||
SNRQS-032.Q0 | SNRQO-032.Q0 | 快換法蘭 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | ||||||||||||||||
040 | 1-1/2" | SNRTS-040.01 | SNRTO-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc1" | φ25 | 288 | 268 | 251 | 186 | 57 | 151 | 25 | φ139 | φ18 | 65 | φ35 | / | / | / | / | / | / |
SNRTS-040.02 | SNRTO-040.02 | R1-1/2" 左旋 | ||||||||||||||||||||||
SNRQS-040.Q0 | SNRQO-040.Q0 | 快換法蘭 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | ||||||||||||||||
050 | 2" | SNRTS-050.01 | SNRTO-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | φ32 | 325 | 301 | 276 | 205 | 65 | 170 | 30 | φ162 | φ18 | 75 | φ45 | / | / | / | / | / | / |
SNRTS-050.02 | SNRTO-050.02 | R2" 左旋 | ||||||||||||||||||||||
SNRQS-050.KQ | SNRQO-050.KQ | 快換法蘭 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | ||||||||||||||||
